采集数据 & 创建车站

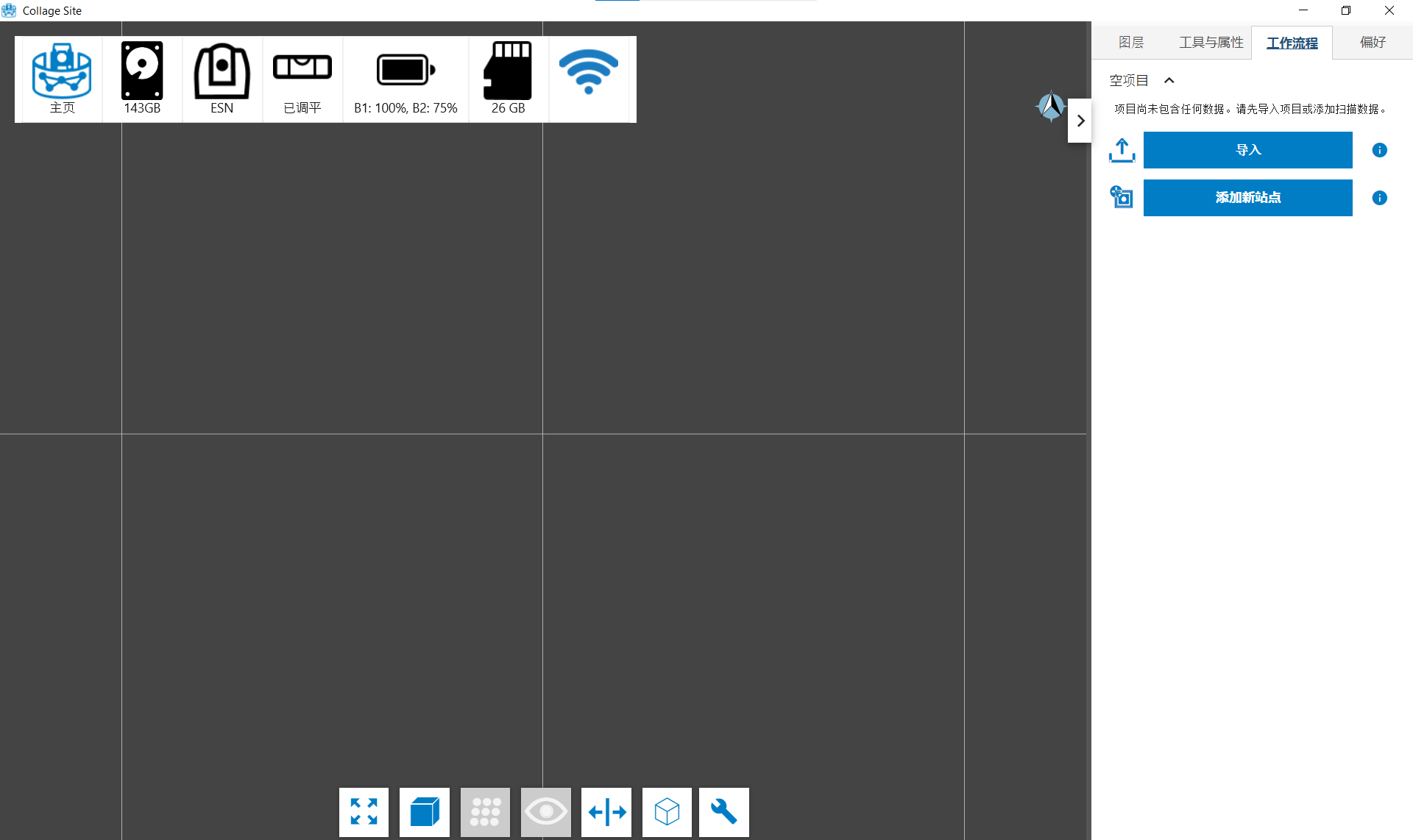

C在Collage Site中采集扫描数据，首先需要创建一个新的站点。站点是您在仪器设置地点收集的所有信息的容器。在本手册中，“设置”和“站点”可以互换使用。请按照以下步骤创建新的站点： 如果您没有连接到仪器，则无法使用此选项。如果您已连接，则需要点击右侧工作流程面板中的添加新站按钮。

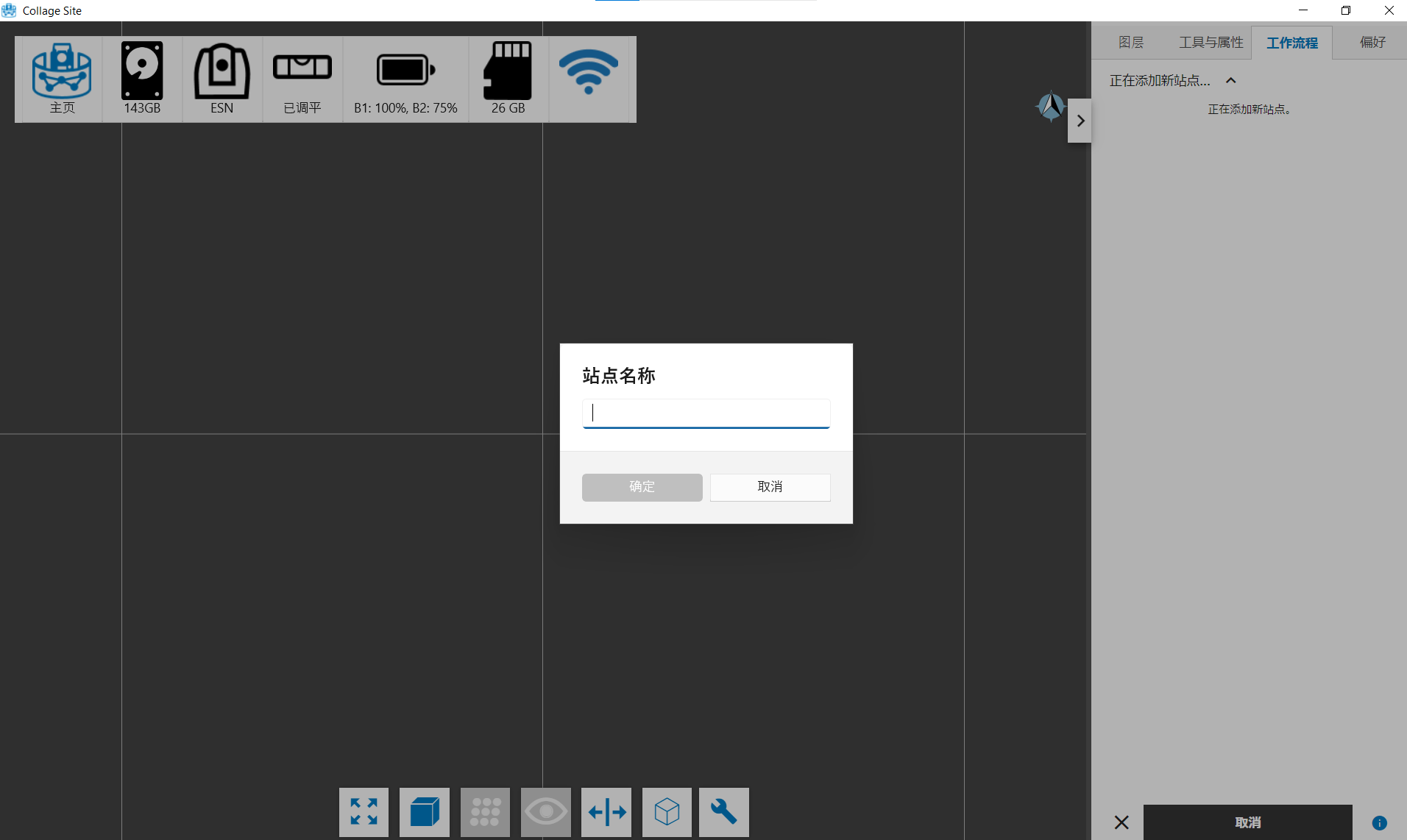

A) 点击取消将放弃操作，不创建测站，并返回项目

B) 点击确定将创建测站。但是，您不能创建与插入扫描仪的SD卡当前项目文件夹中可能存储的测站同名的测站。

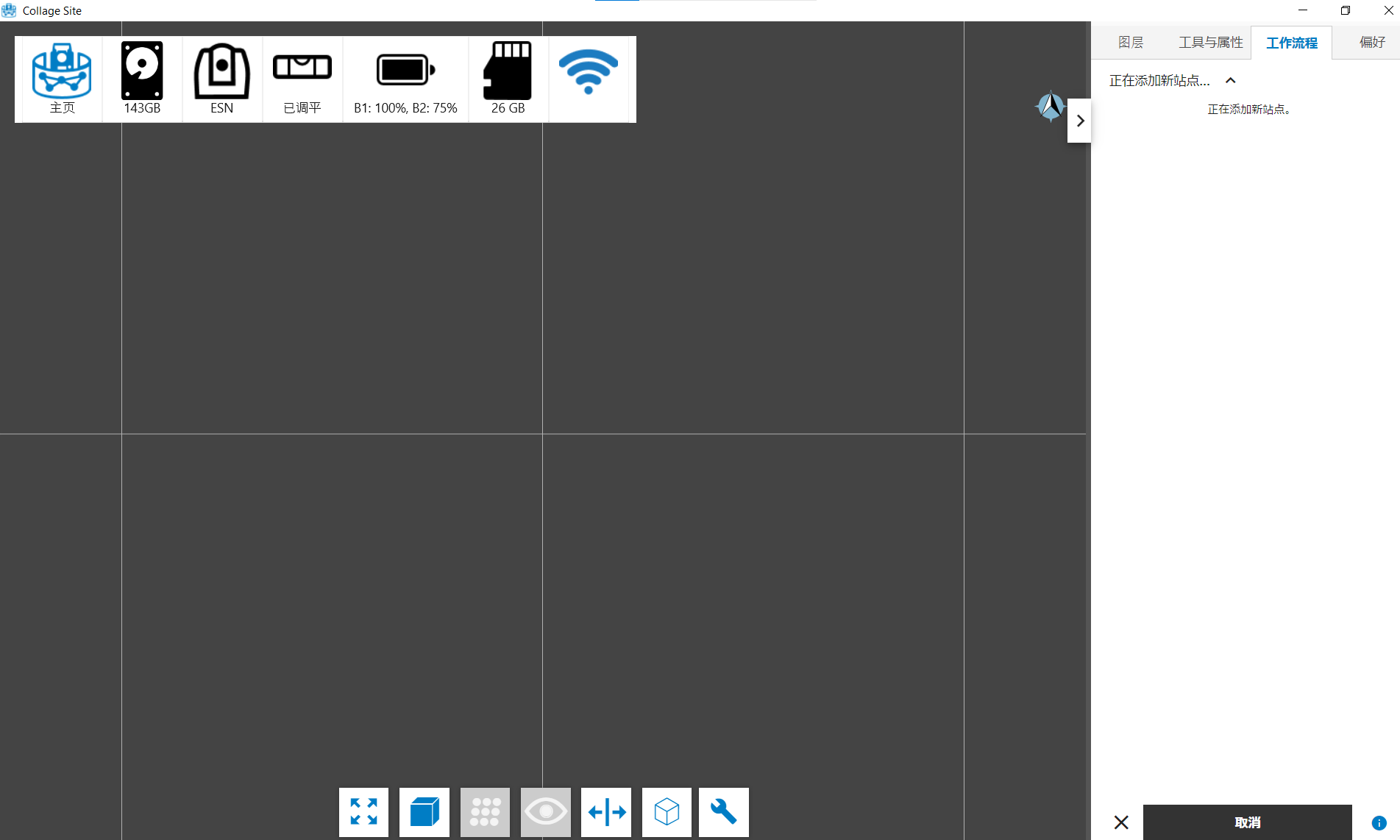

测站将被添加到扫描仪和现场软件中：

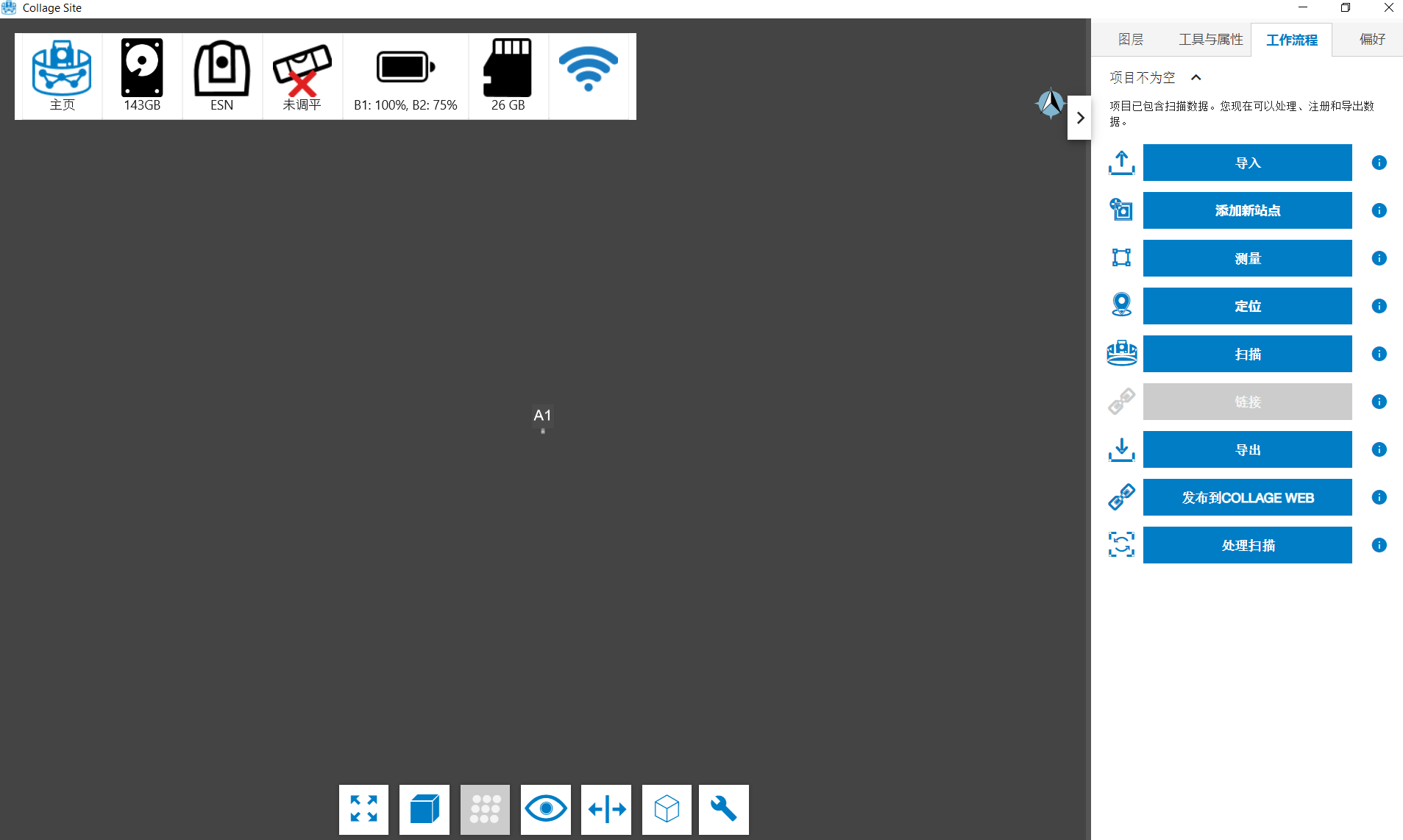

创建工作站后，您将再次看到选择工作流程面板。您可以借此在新创建的工作站中定位仪器或采集扫描数据。

最后，需要注意的是，如果在工作流程中途关闭了拼贴网站，则无法在当前工作站恢复本地化或扫描流程。如果您在其中一个工作流程中关闭了应用程序，则需要创建新的工作站并重新开始扫描或本地化。
