全圆顶扫描

从扫描工作流程选择器菜单中，点击全圆顶扫描按钮，即可在当前站点添加360度扫描。您将进入扫描设置对话框（在屏幕右侧，如下面的屏幕截图所示）。您可以在此对话框中更改扫描仪的所有设置，就像在仪器机载屏幕上一样。请注意，根据您连接的仪器不同，设置选项略有不同。请参阅扫描仪手册，了解这些设置的更多信息。

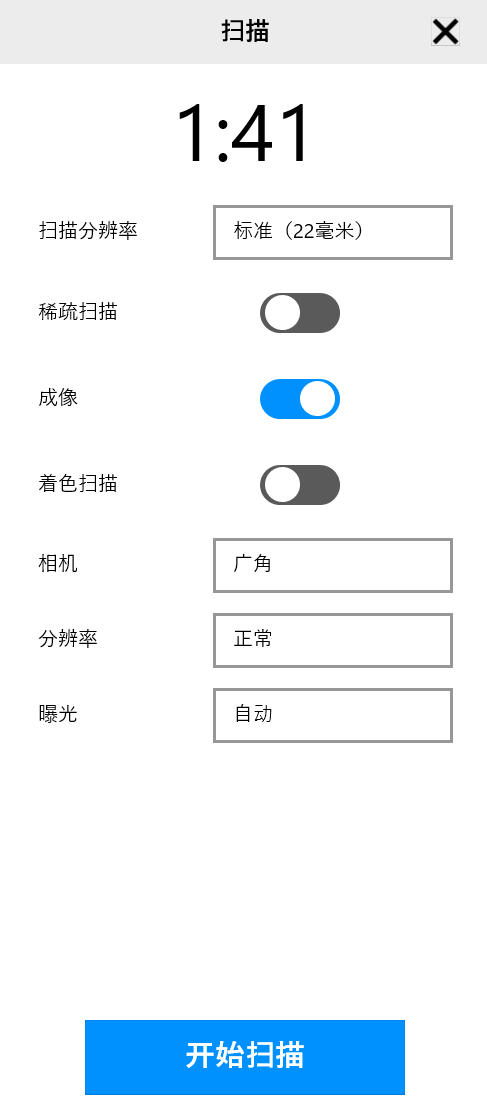

GTL 全圆顶扫描设置

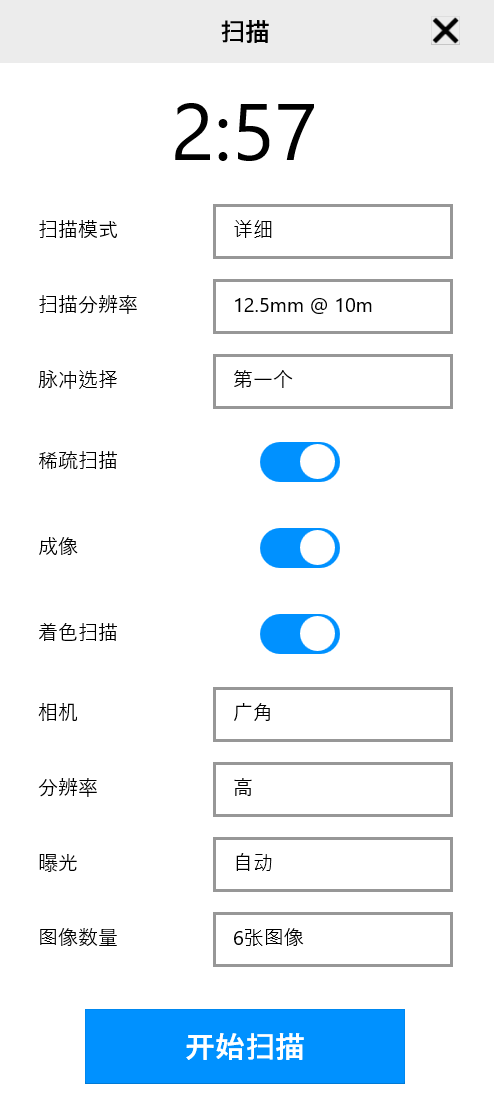

GLS 全圆顶扫描设置

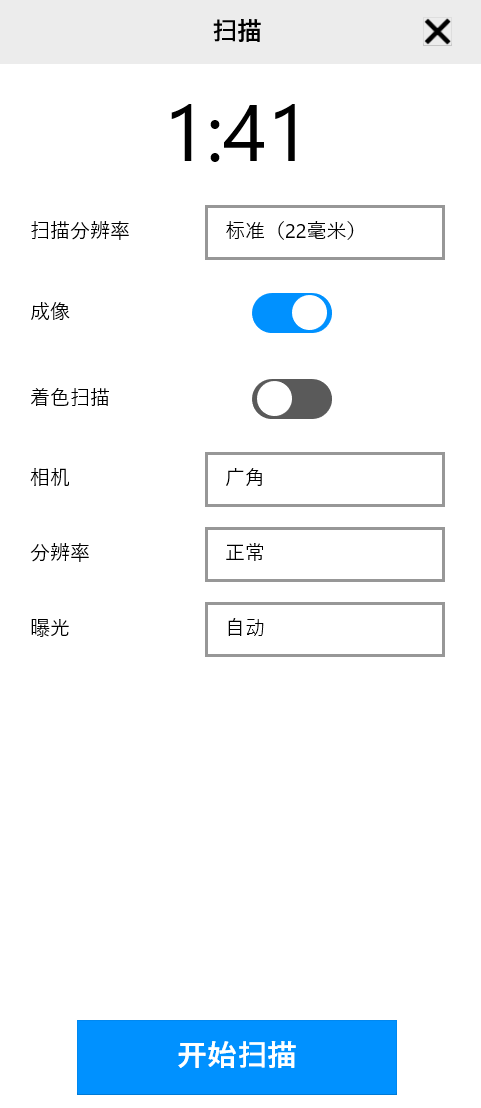

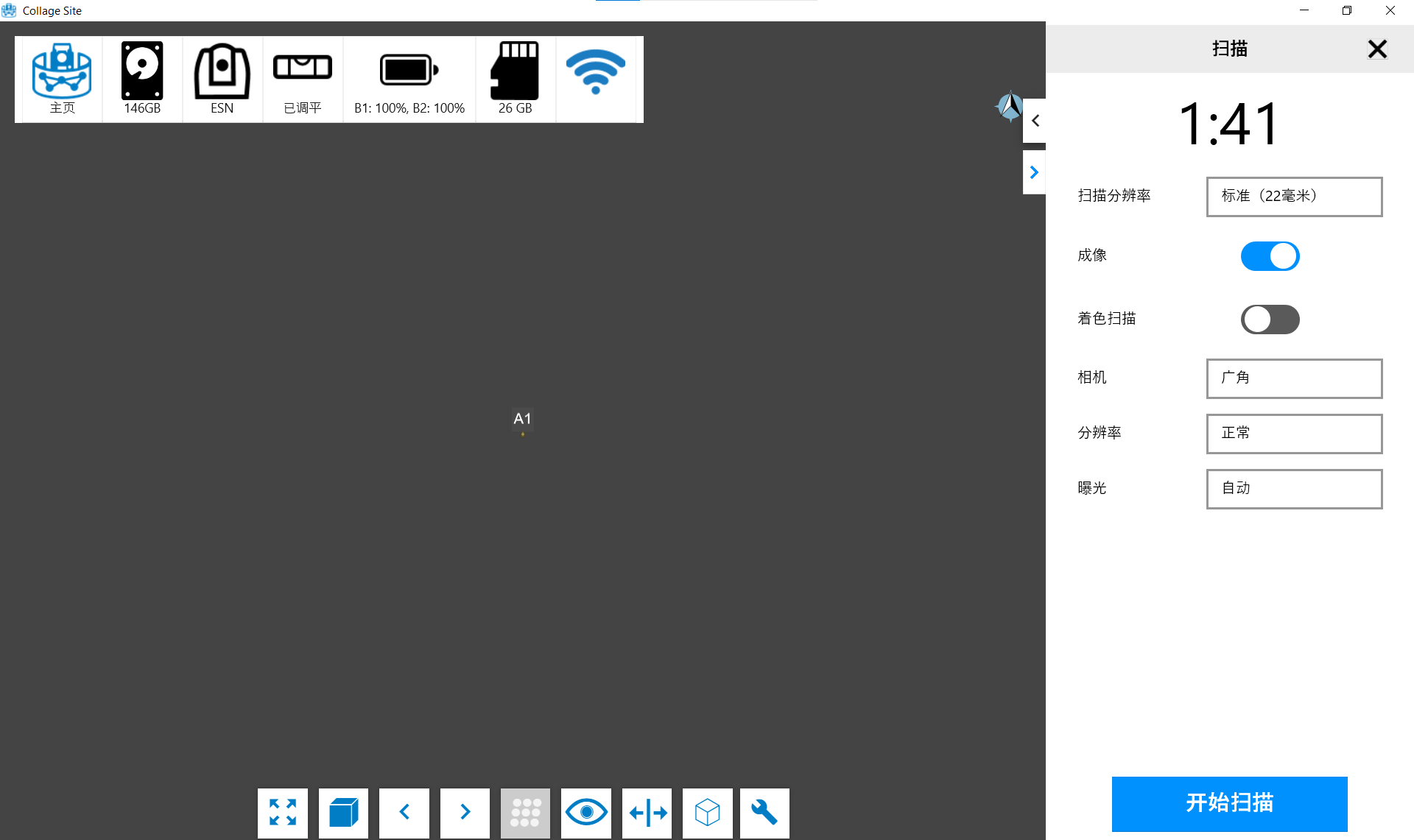

ESN 全圆顶扫描设置

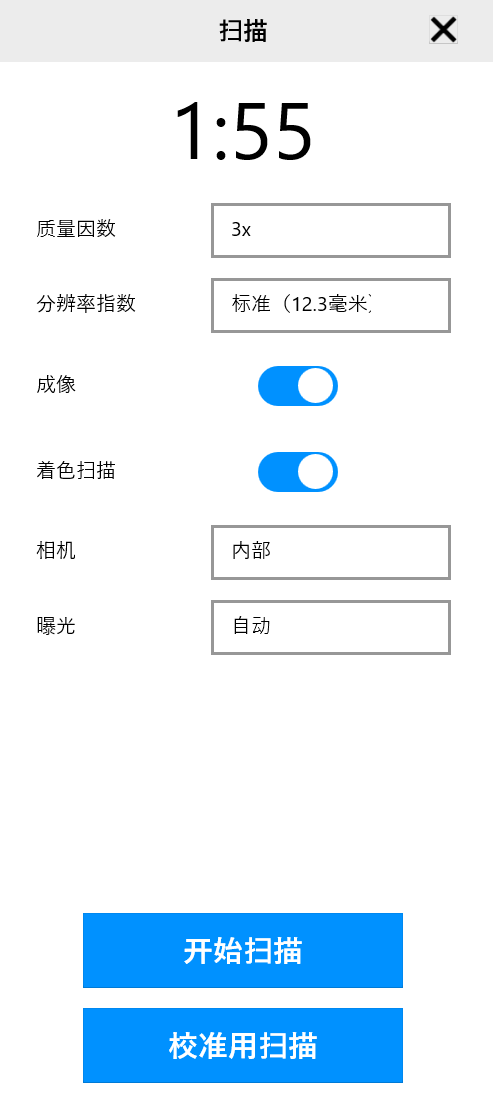

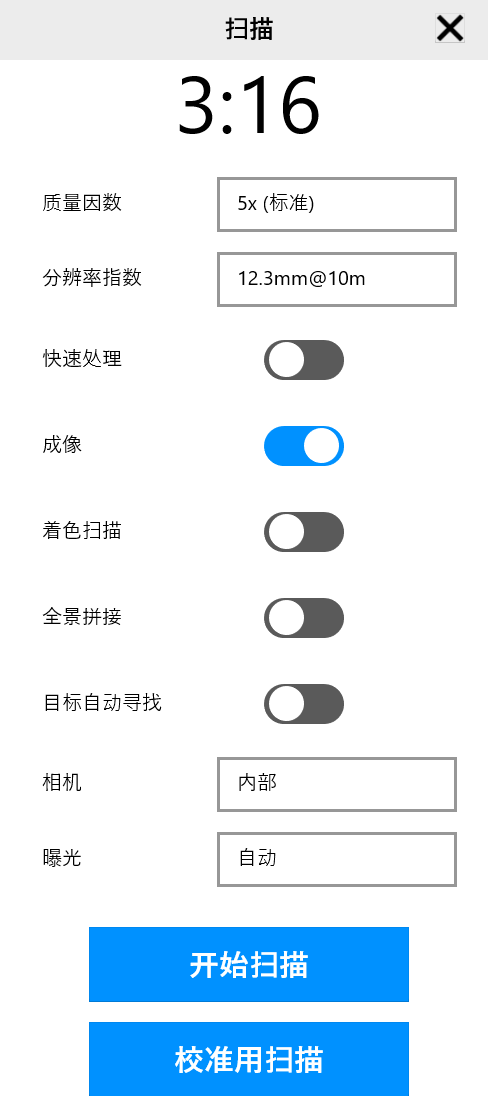

CR-P1 全圆顶扫描设置

Collage Site 有一个新的稀疏扫描切换控制。如果您以高扫描分辨率设置进行扫描，数据量将会增加，传输和处理数据的时间也会延长。为了实现高效的现场扫描工作流程，应该启用稀疏扫描切换。当预先设置扫描分辨率需要较长时间传输或处理时，Collage Site会默认启用此设置，因此通常无需更改。然而，在WiFi信号强度较弱的环境中，即使设置低分辨率扫描，也请务必启用此设置。请注意，ESN或CR-P1仪器不支持稀疏扫描选项。

校准扫描选项仅在与CR-P1仪器连接时可用，用于帮助使用点云数据校准外部全景相机。有关详细信息，请参阅仪器用户指南。

如果您希望将已处理的扫描文件着色，请打开彩色扫描开关。请注意，这将延长扫描处理时间。您也可以在实地工作时关闭此设置，稍后再重新处理扫描文件，使其着色。

扫描工作完成后，您还可以将所有工作站上的低密度扫描一次性升级为全分辨率扫描。 有关更多信息，请参见 升级稀疏扫描 页面。

根据您的喜好调整扫描设置后，按下右侧菜单中的开始扫描按钮。仪器将开始旋转并开始成像和扫描过程。扫描进度将显示在工作流程面板顶部的进度条中。扫描仪在成像和扫描时将经历几个阶段：

• 初始化： 扫描仪需要几秒钟的时间来检查其水平度并准备采集数据
• 成像： Topcon扫描仪在扫描前会进行成像，因此请确保镜头盖已关闭且您感兴趣的区域没有遮挡物
• 校准： 成像完成后，激光雷达系统会进行自校准，以确保尽可能高的精度
• 扫描： 扫描头开始旋转并开始测量

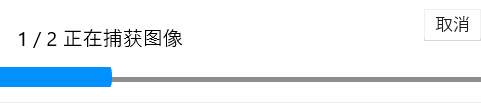

您将在面板顶部看到进度条，它将在以下步骤中跟踪仪表：

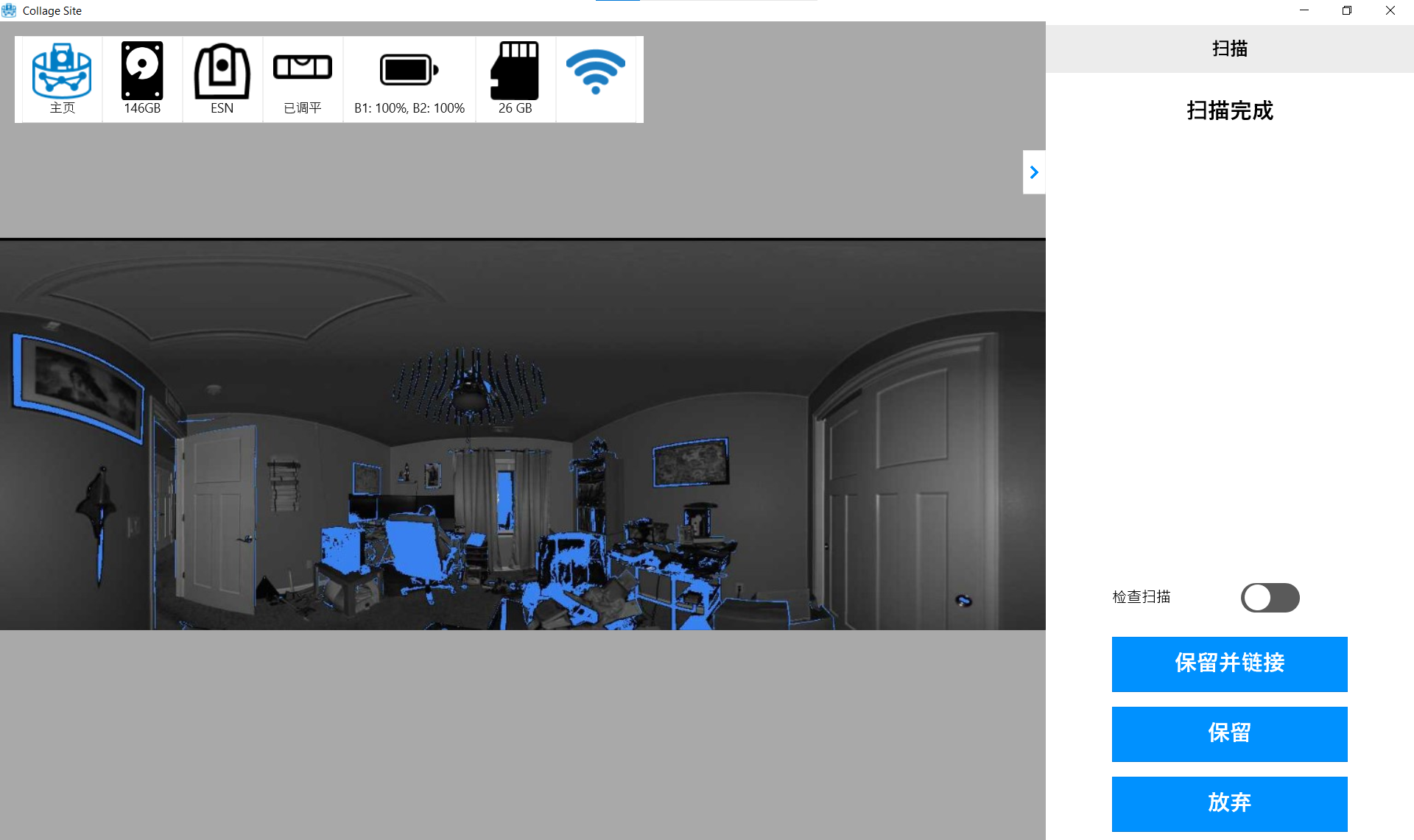

扫描完成后，预览图像将发送到平板电脑屏幕上，以便您查看扫描结果，并确认是否要保留数据，以及是否要将扫描结果从扫描仪传输到现场软件：

• 保存并链接” 按钮将启动从仪器到平板电脑的扫描数据传输。此外，当选择 保存并链接” 时，Collage Site会自动在当前电台和上一个电台之间创建链接，并使用自动云到云注册选项进行注册。
• 保存”按钮将启动从仪器到平板电脑的扫描数据传输。
• 放弃”按钮将返回扫描设置对话框，允许您从同一位置重新扫描，同时放弃第一次扫描的数据。

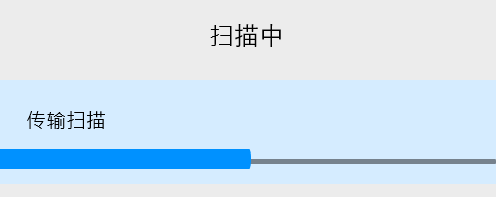

传输扫描数据时，进度会显示出来。传输数据可能需要很长时间，并受以下因素影响：

• 扫描分辨率： 扫描分辨率每提高一级，生成的文件就会增加4倍，传输时间也会增加4倍。
• 图像： 与大多数扫描分辨率相比，扫描图像虽然很小，但传输起来仍然需要时间，尤其是当您选择使用长焦相机时，因为传输的图片数量会更多。
• WiFi 信号强度： 您离扫描仪的距离越远，以及您和扫描仪之间的任何障碍物都会对平板电脑和扫描仪之间的信号强度产生负面影响。信号越弱，传输速度就越慢。建议在扫描仪 15 米范围内使用 Collage Site。

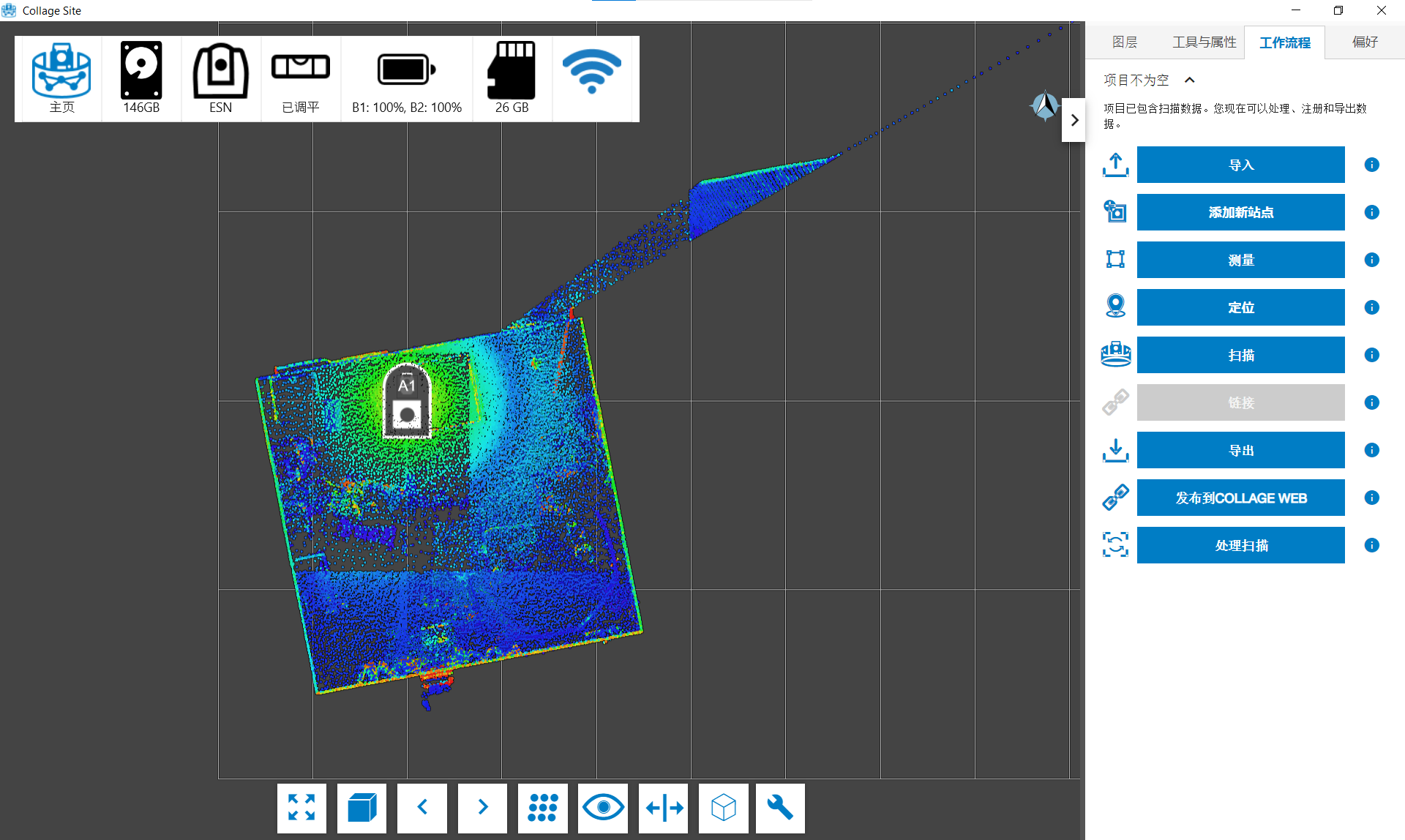

扫描数据完全传输后，Collage Site将开始处理扫描数据，以便进行注册和查看。首先将处理站点数据，然后处理扫描数据，以便您可以查看它们并将其用于云到云的注册。

如果您点击了 保存并链接 按钮，Collage Site将尝试使用自动云对云比较算法将两次扫描结果自动合并。

注册完成后，屏幕上将显示手动校准屏幕，用于编辑或删除链接。
