目标测量

本文将介绍如何在使用拼贴网站时执行目标测量。

目标测量对话框用于测量 OCC/BS、切除、通用目标测量和勘测新点工作流程中的目标。仪器控制可使用 Touch Drive 或 Touch Drive 来瞄准仪器，黄色的 + 和 - 按钮可用于放大和缩小。

屏幕右侧的目标测量对话框用于输入与每个目标相关的目标测量设置和控制参数。

棱镜跟踪仅适用于GTL-1200

工作流程

首先在右侧面板中设置目标测量参数：

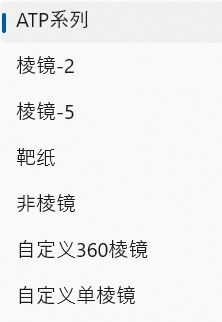

目标类型： 这决定了仪器测量目标的方式，因此请确保选择正确。
棱镜常数校正： 棱镜和某些其他类型的目标有一个偏移值，必须输入该值才能正确测量。请确保该值与您使用的棱镜/目标的值相符。每种类型的目标都有自己的棱镜常数校正默认设置。
目标高度： 如果棱镜或目标偏移到杆或三脚架上已知点的上方，请输入目标高度。
目标距离： 如果目标放置在距离扫描仪 5 米以内的位置，则摄像头图像上的网罩显示误差会很大。在这种情况下，请选择关闭以减少显示误差。如果目标距离扫描仪超过 5 米，请将此值设为远。
激光指示器： 必要时打开/关闭可见激光，以协助目标测量。
搜索角度： 更改目标搜索半径的大小。搜索角度越大，目标测量时间越长，但在屏幕上拾取目标位置的精确度也越低。目标瞄准镜上的外圈表示当前搜索半径的大小。
闪光灯： 这是 GLS 专用设置。闪光灯允许您快速检测单元素棱镜并执行测量。
自由模式： 这是 GLS 专用设置。开启自由模式后，您可以手动旋转扫描仪。

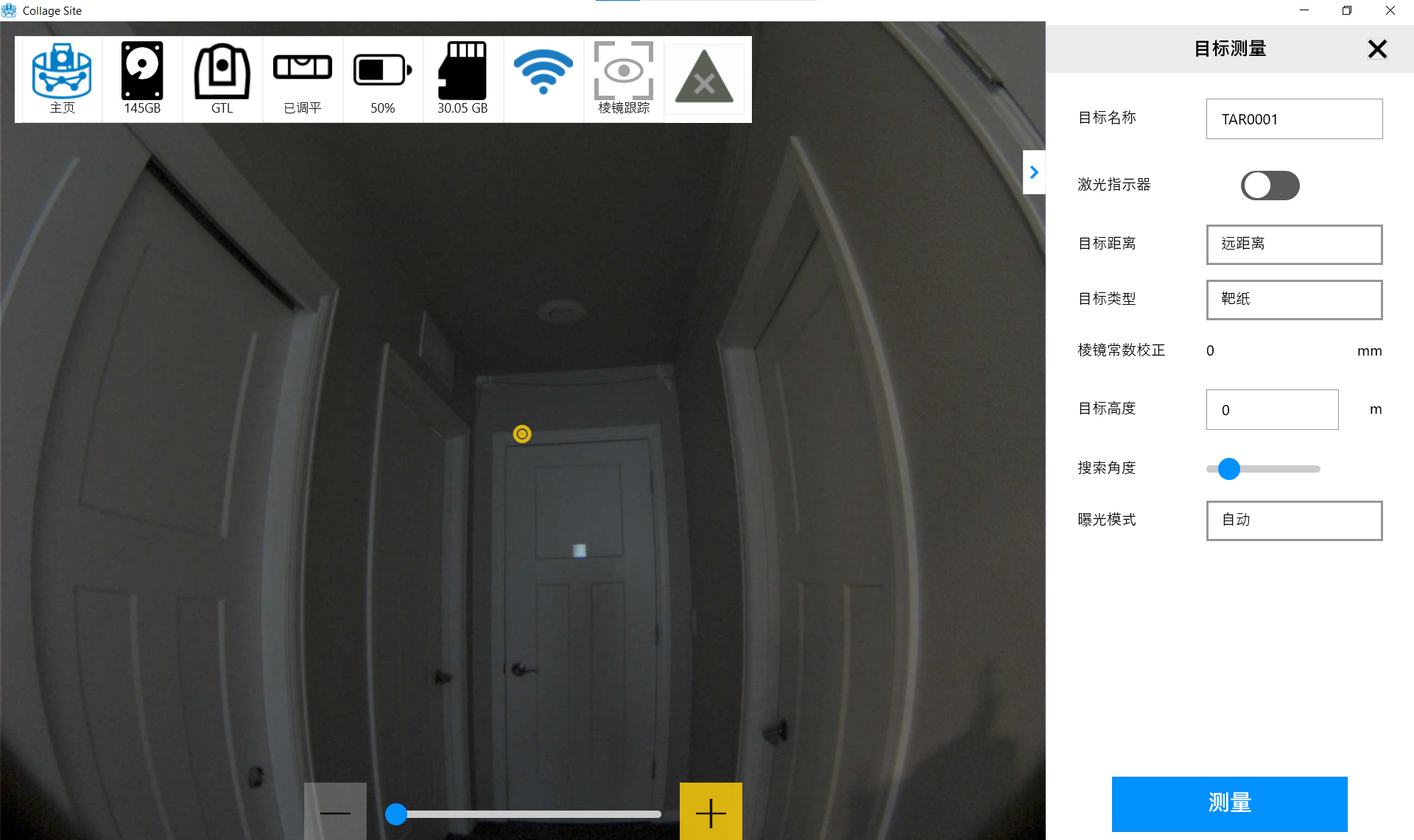

首先，手动旋转扫描仪，大致指向要测量的目标。然后，用手指在摄像头图像上轻点目标点，使视网膜更接近目标。

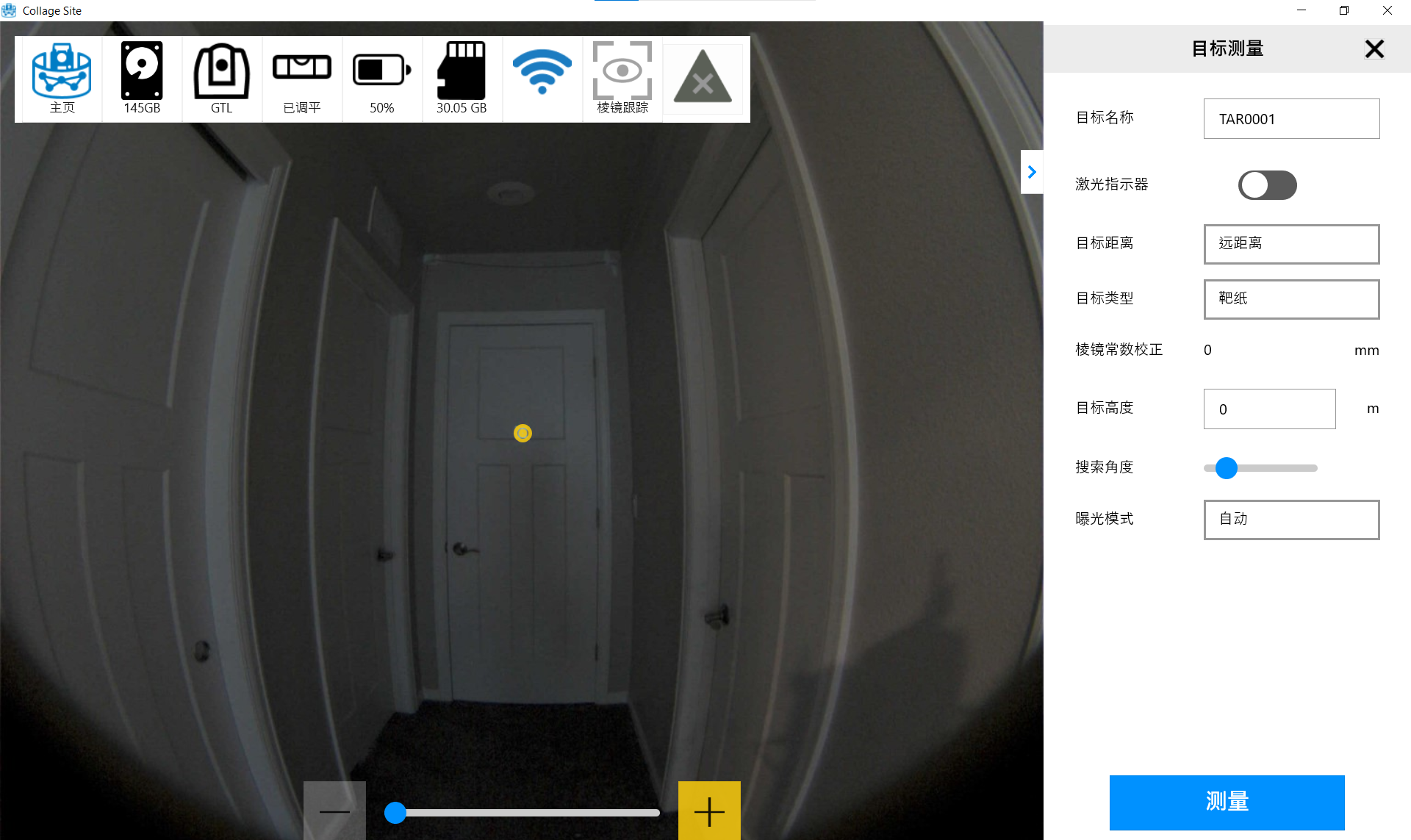

根据需要使用 +/- 按钮调整缩放级别，以看清目标。然后，通过点击摄像机图像上的目标来调整瞄准器位置，使其接近目标。

使用 GLS-2200 时，第一个变焦级别使用广角摄像头，其他变焦级别使用远摄摄像头。点击一次 + 按钮即可切换到远摄摄像机。

使用 GTL-1200 时，广角摄像头只有三个变焦级别可用。远距离目标瞄准应使用仪器的瞄准镜，而不是 Collage Site Touch Drive。

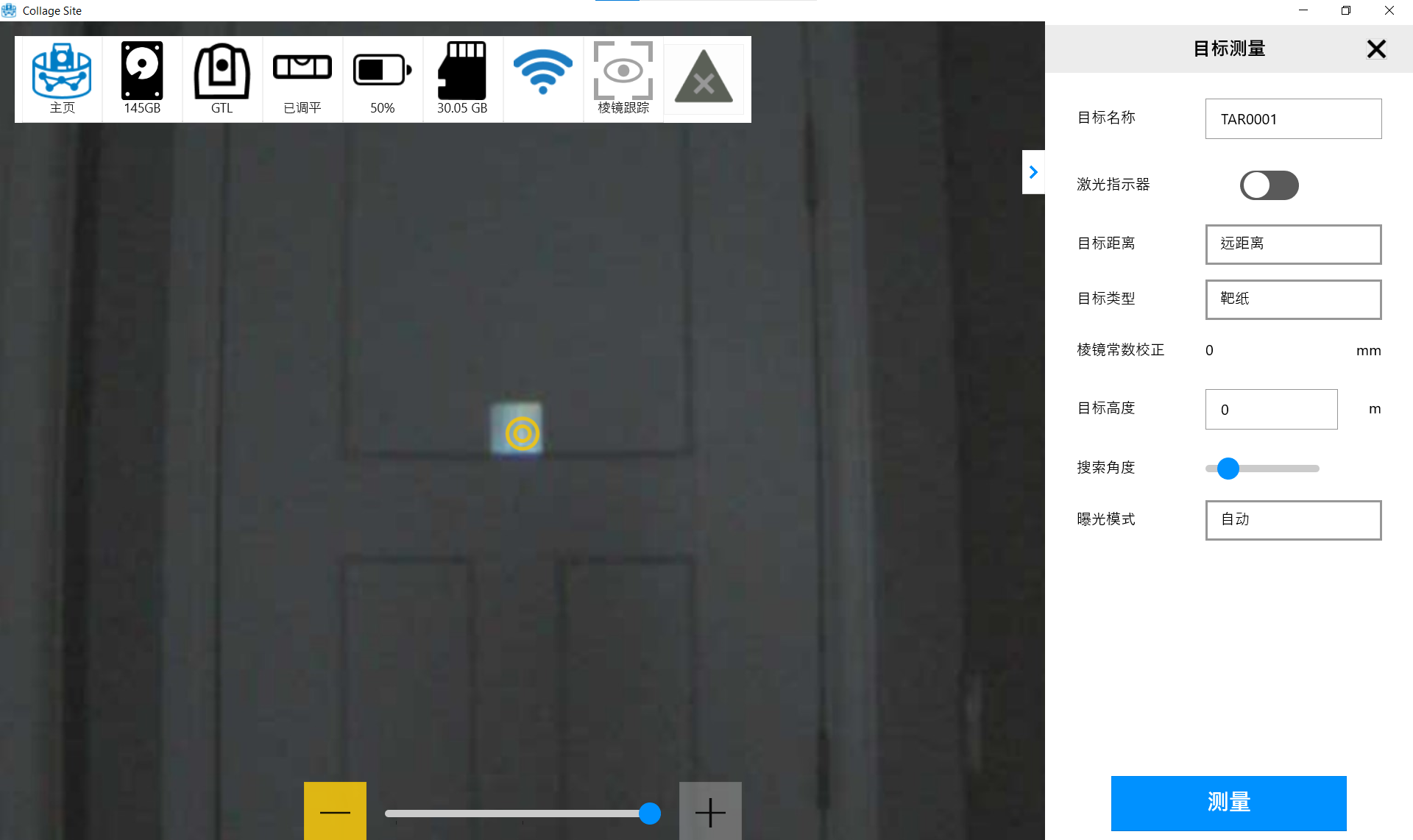

调整搜索角的大小，使瞄准网罩的外圈完全围绕目标的外侧。如果目标仅部分位于该圆圈内，则目标测量将失败。准备就绪后，点击测量按钮开始目标测量。

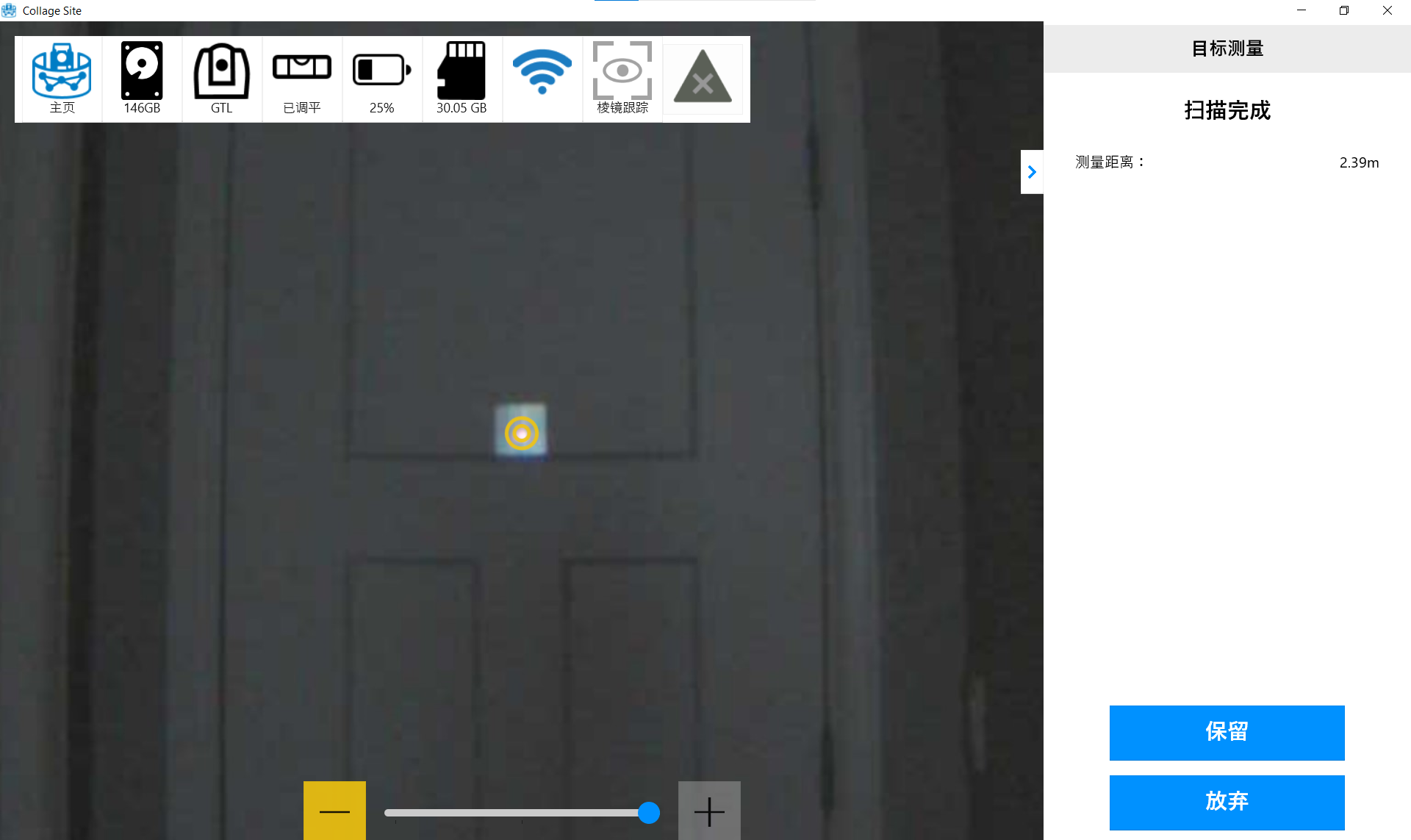

完成目标测量后，使用 GTL-1200 的摄像头图像或远距离瞄准镜仔细检查扫描仪是否正确测量了目标。此外，测量成功后，Collage Site 的屏幕应放大目标。如果成功，请选择保留选项。否则，选择丢弃选项重试。

使用 GLS-2200 时，请根据与被测目标的距离使用适当的目标片和搜索角度。如果这些不正确，即使其他操作都正确，也可能导致目标测量失败

*小号：3 厘米，中号：6 厘米，大号：12 厘米 12 厘米
