如何使用工具
信息工具

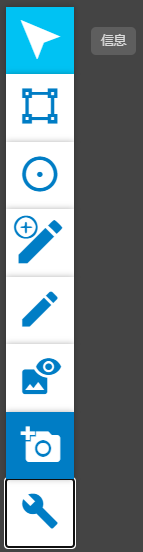

默认情况下，此工具处于选中状态，其目的是选择数据元素并提供有关它的信息。所选元素可以是点云或矢量要素，包括全景图。

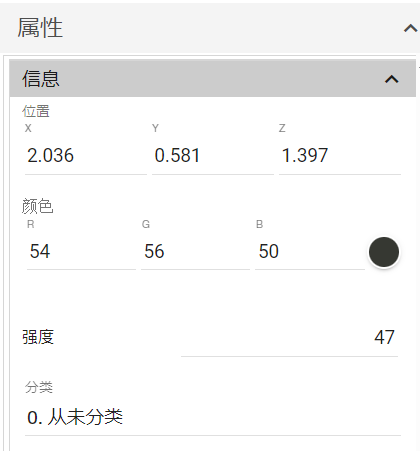

在右侧面板的属性区域提供了所选元素的信息。当在点云中选择一个点时，会显示出该点的位置、颜色和分类的值。
如果选择了一个矢量要素，它的属性也会显示在属性区域。此外，如果矢量要素包含名称和/或描述，这些将显示在要素旁边的弹出框中。

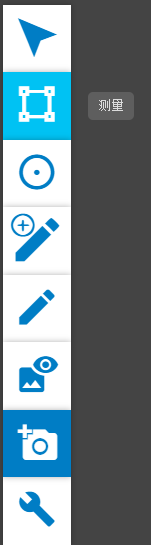

测量工具
此工具具有 距离 模式和 区域 模式。要进行测量，您必须单击或点按点云以定义线条或多边形。要完成测量，请双击/点击添加最后一个点，或按下 完成测量 按钮。
有关选取测量点的一些一般说明：
- 您可以在选取点时进行导航（缩放、旋转、平移），以更接近数据或移动到其他区域，而无需取消编辑。
- 请注意，较近的点将优先选择较远的点。但是，有时不清楚候选点是近还是远。在这种情况下，靠近或旋转摄像头以获得更好的视野可能会有所帮助。

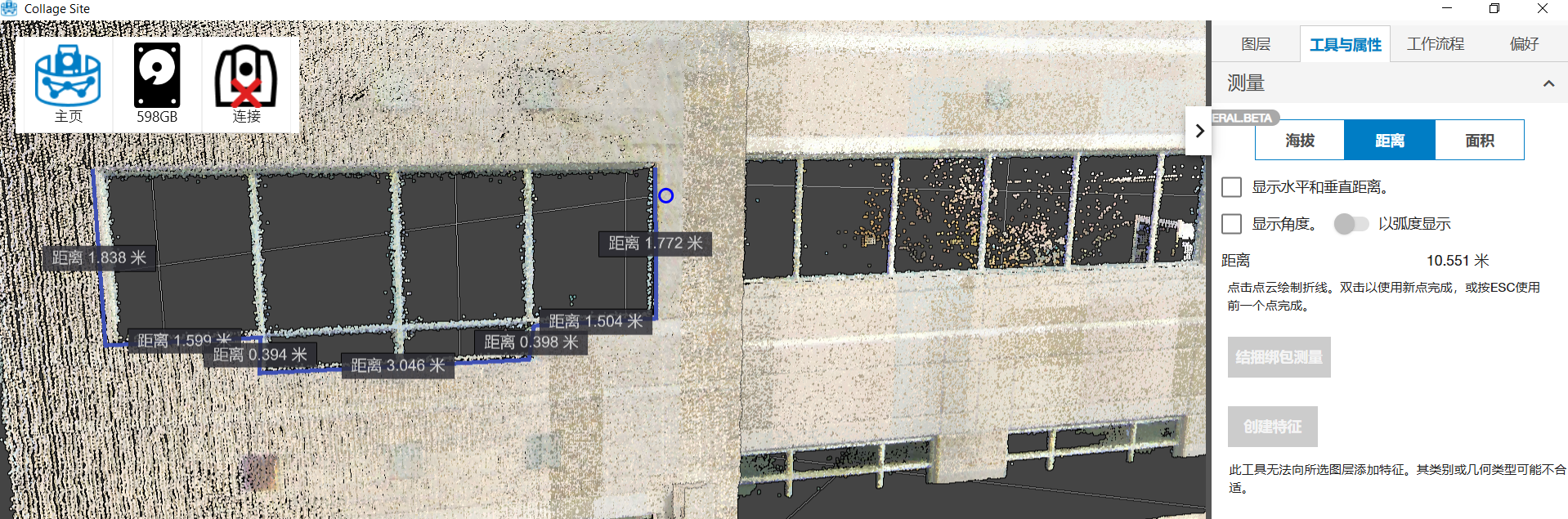

在距离模式下，工具会在3D视图中报告每个段的长度，并在屏幕右侧的测量工具面板上报告总长度。这些距离的单位可以随时在首选项选项卡中更改。

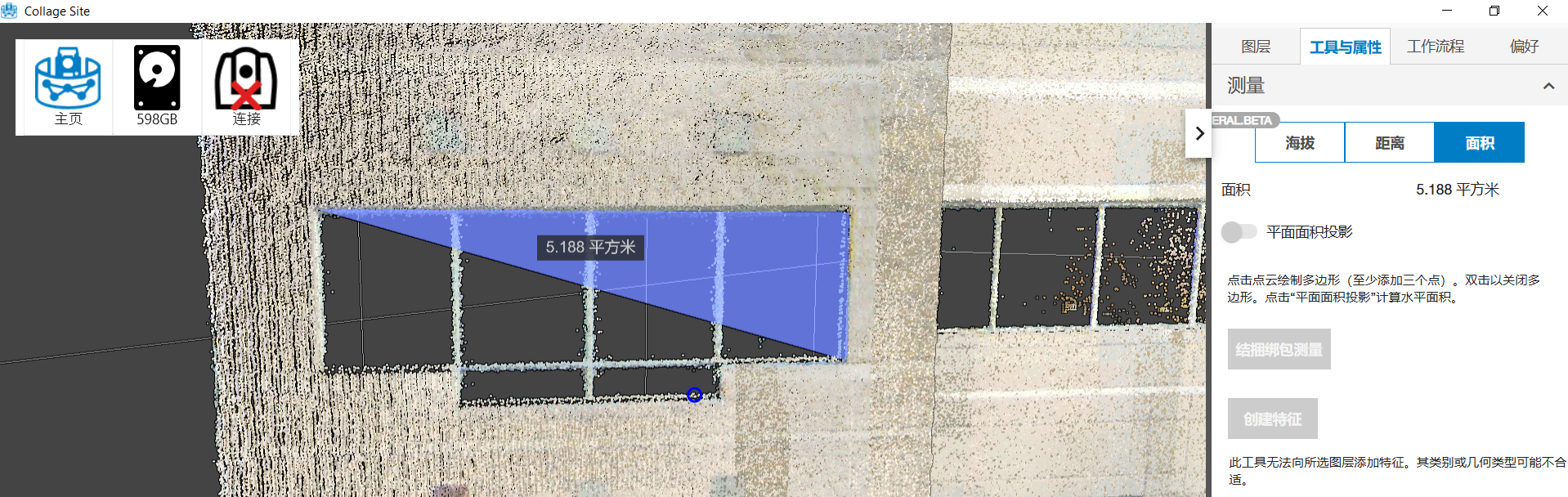

在区域模式下，工具将报告您在3D视图和测量工具面板中定义的总面积。报告面积所使用的单位可以随时在“首选项”选项卡中更改。此外，您可以使用平面面积投影切换，在2D中进行面积测量，将面积视为平面。
缓冲区和部分

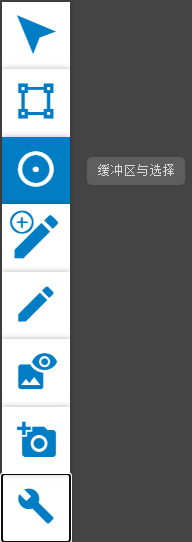

这些工具用于按照一些几何约束直观地分析和选择项目中的点。
激活该工具后，您可以选择不同的模式，这些模式共享一些常见选项。
导出点

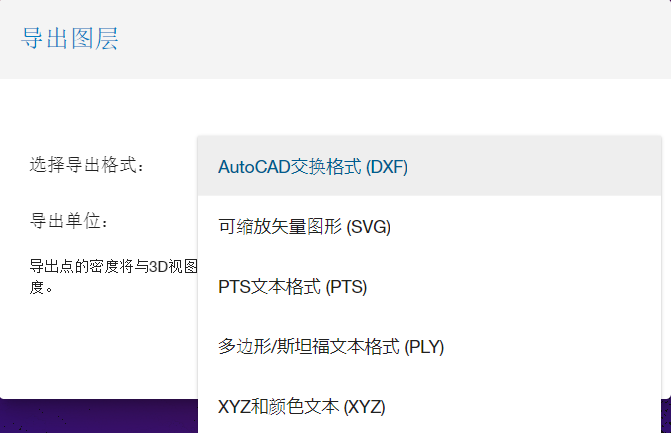

当您点击 导出点 按钮时，它将弹出格式选择菜单。
点按 选择导出格式 右侧的文本字段以打开可选格式下拉列表。
请注意，只有 XYZ 格式才会启用* 导出单位
当在缓冲区和剖面工具下导出点时，它们将按照您选择的绘制规则导出。例如，如果您已经创建了一个高程热图并导出了点，您的导出文件将包含所选导出类型的热图绘制视图。这对于每种可选择的格式都是适用的。
点缓冲区

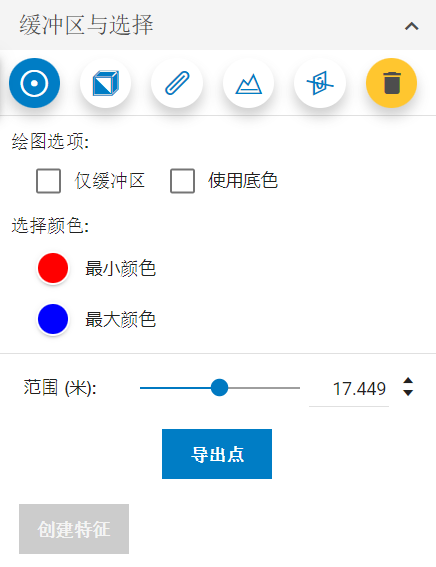

在此模式下，您可以选取一个中心点，并且该中心点的某个 3D 范围内的所有点都将被选中。最初，中心会随光标交互移动，直到您单击或点击点云中的某个位置。从那一刻起，中心将固定，直到您重新激活该工具或点击 ESC 键。设置完成后，您可以更改用于最小距离 （零） 和最大距离 （由滑块中的 Range 值提供） 的颜色。
此外，在所有可用的模式中，您可以选择仅显示选定的点或以其原始颜色绘制它们：
默认缓冲区颜色
RGB的
海拔热图
*请注意，使用 “仅缓冲区” 选项定义缓冲区后，您仍然可以使用 信息、测量 和 编辑 工具。它们的操作将仅限于缓冲区定义的选择。
盒缓冲区

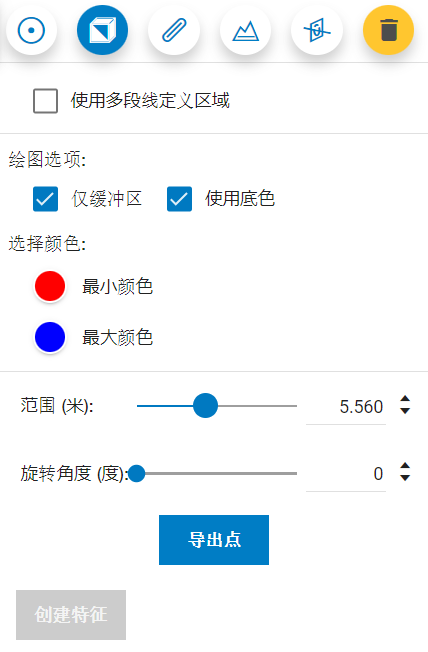

在这种模式下，你需要画一条3D线。你所画的线定义了一个包围盒，所有在这个盒子的某个3D范围内的点都会被选中。这个包围盒可以通过工具面板中的旋转参数进行旋转。此外，你还可以点击并拖动盒子的每个面来进一步自定义缓冲区域。
线路缓冲区
这种模式可以选择你通过点击或点击来绘制的某条线附近的一定3D距离内的点。类似于测量工具，双击左键或双击将完成线的绘制。
纵截面
此工具使用一条线，但选择在 X 和 Y 方向上更接近的点，而不管其高度如何，因此结果是沿线的点云的纵向截面。它可用于地形剖面和创建数据的垂直切割。

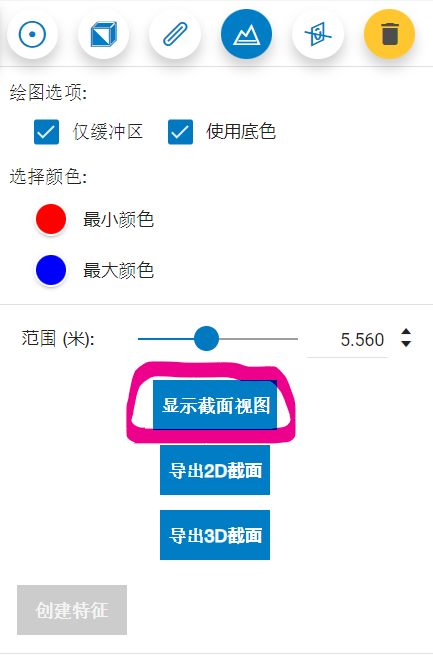

通过使用 显示剖面图 按钮，您可以在剖切视图显示所选点。在 部分（横断面） 视图中，您可以放大以不同方式平移和浏览数据。该视图也可以展开，就像 3D 和 地图 视图一样。还有两个工具，翻转和更改垂直比例，可以在剖面视图中使用，以更改数据的查看方式。
值得注意的是，剖面图并不显示原始数据的所有细节，因为它只显示 3D 视图中可见的点。如果您希望在剖面视图中看到更多点，则必须在 3D 视图中放大，然后再次单击或点按 显示剖面视图 以刷新它。
可以使用 以 2D 格式导出部分 和 以 3D 格式导出部分 按钮将剖面点导出到文件。在 2D 导出中，数据将具有 XY 坐标，就像在 Section 窗口中一样。在 3D 导出中，这些点将具有 XYZ 坐标。
截面

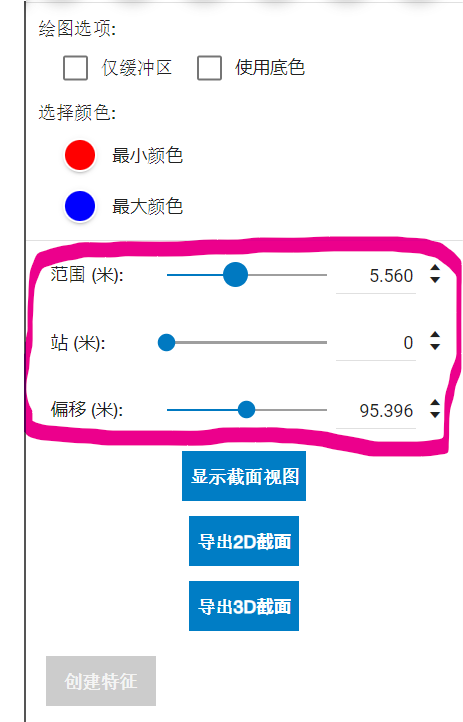

此工具使用中心线，类似于纵向截面工具，但选择垂直平面上的点。除了 范围 之外，您还可以交互式地更改沿线垂直平面的 站 以及与线的距离 （抵消）。
横截面点可以在剖面视图中查看，并以与纵向截面相同的方式导出。
注解

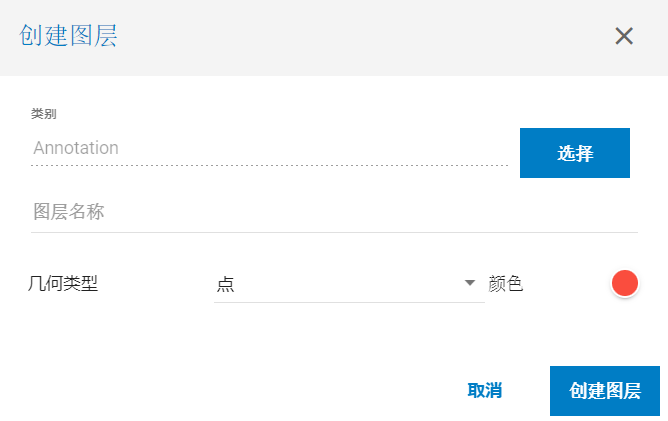

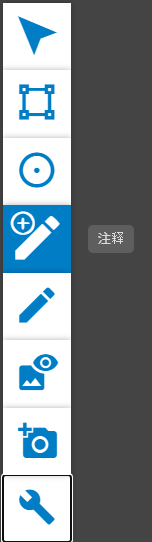

此工具允许您在项目的不同图层上放置注释，然后可以随时查看这些注释。选择该工具时，系统将提示您在项目中创建一个 注释图层。
创建、命名和分类图层后，您只需在项目中点击或单击要放置 注解 的任何位置即可。

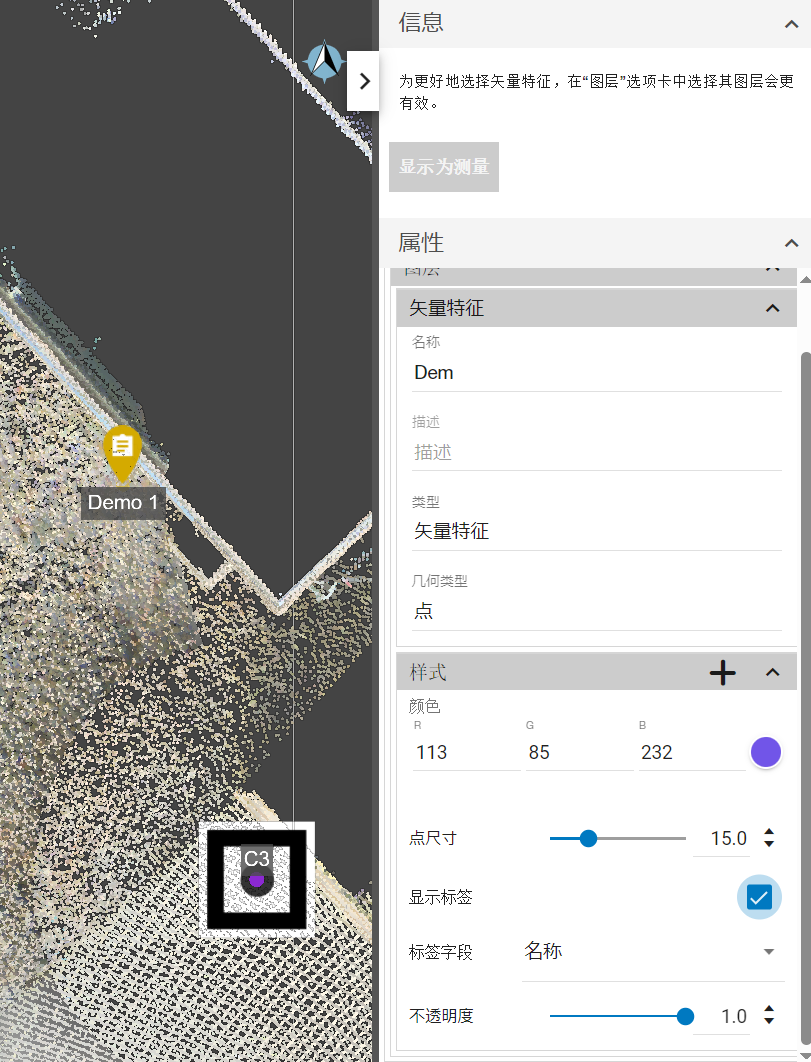

您还可以使用屏幕右侧的 注解 面板更改某些功能，例如 磅值 和颜色。
图层编辑

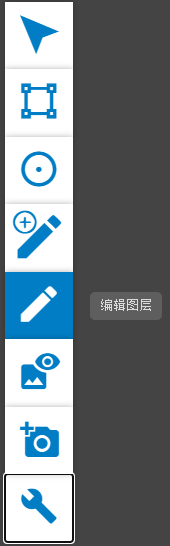

虽然 注解（注释）工具是快速添加矢量元素的便捷方法，但您可能需要执行其他操作，例如修改元素的几何图形，或者只是删除它们。要在矢量图层中添加或修改特征，请激活 图层编辑 工具。
然后，在 层 选项卡中，选择要扩展或修改的要素图层。
添加新功能

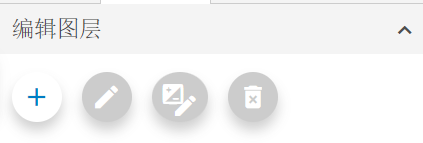

一旦图层编辑工具处于活动状态并在图层管理器中选择了要素图层，屏幕右侧的工具面板将显示可用的编辑操作。
选择 添加功能 操作后，您可以通过在 3D 视图中选取点来提取新特征。根据所选要素图层的几何类型，可以绘制一个点、多个点、一条折线或一个多边形。

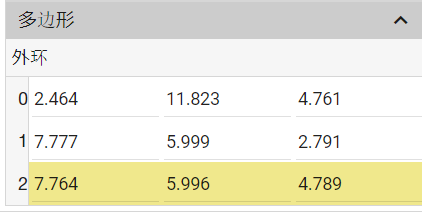

通过展开 “几何学” 组，可以在 性能 面板中显示捕获的坐标。这些坐标将显示在项目的坐标参考系统中：
确保为新功能命名，然后点按或单击 插入 按钮，将该功能保存到您的项目中。
编辑特征几何

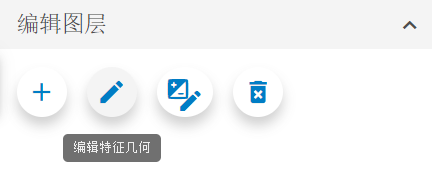

在此模式下，通过在 3D 视图中单击/点击特征顶点，或在 性能（属性） 面板内的 几何学（几何） 列表中选择特征顶点。所选顶点用三个轴和平面进行装饰。您可以使用其中一个轴或平面单击/点击并拖动顶点以更改其位置。确保在完成顶点编辑后单击或点击 更新 按钮。
添加或删除顶点

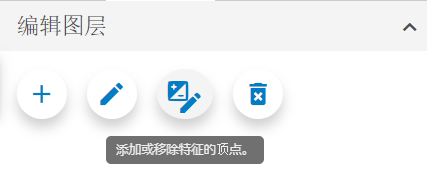

在这种模式下，可以向现有要素添加或删除新的顶点。对于线或多边形，可以通过在3D视图中单击它或在属性面板的几何列表中选择它来选择一个顶点。接下来的要素段也将被选中并以红色突出显示。然后，当您在点云上单击或轻触时，将在突出显示的段的中间添加一个中间顶点。
要删除所选顶点，只需单击或点击取消按钮旁边的垃圾箱图标即可。
删除功能

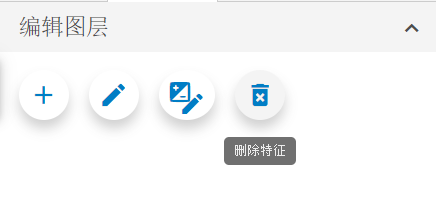

此操作用于删除整个特征。您需要通过单击或点击 删除 按钮进行确认。
保存/管理视图

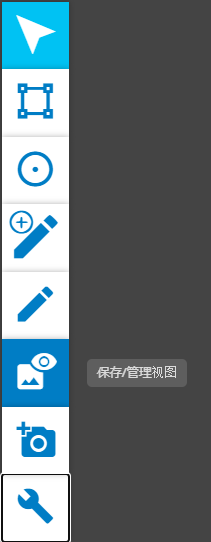

此工具允许您将当前 3D 视图保存在所有用户通用的项目配置中，以及图层的选择、可见性和样式。通过这种方式，其他用户可以再现完全相同的显示。

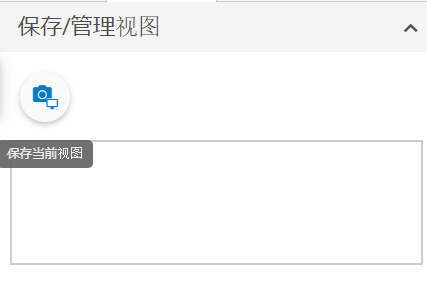

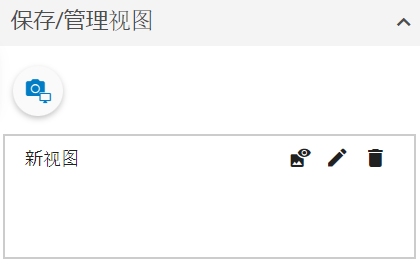

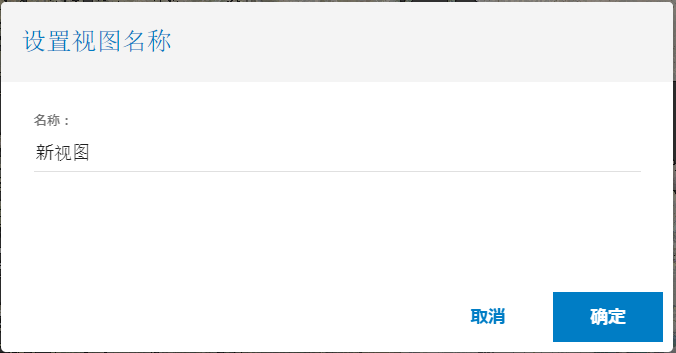

通过单击或点按 保存当前视图 按钮，您可以键入名称来存储当前视图和图层配置。
您可以随时通过在列表中选择已保存的视图，然后单击或点按 缩放以查看 按钮来返回到该视图。将出现一条消息，警告您当前图层的可见性和样式将被覆盖。如有必要，应在应用已保存的视图和配置之前将当前视图和配置保存到新视图。您还可以通过双击/点按其名称来缩放到已保存的视图。
截图

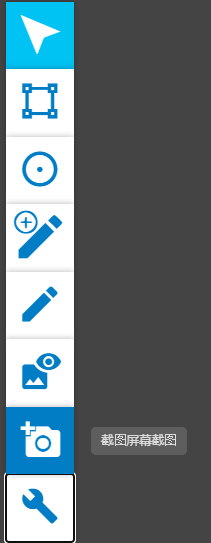

此工具允许您捕获图像以用作项目和图层的缩略图。
项目缩略图

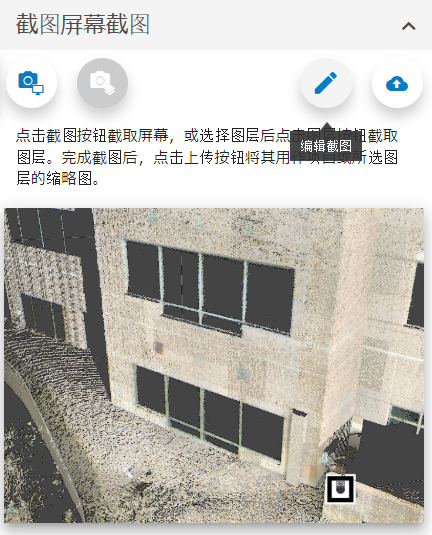

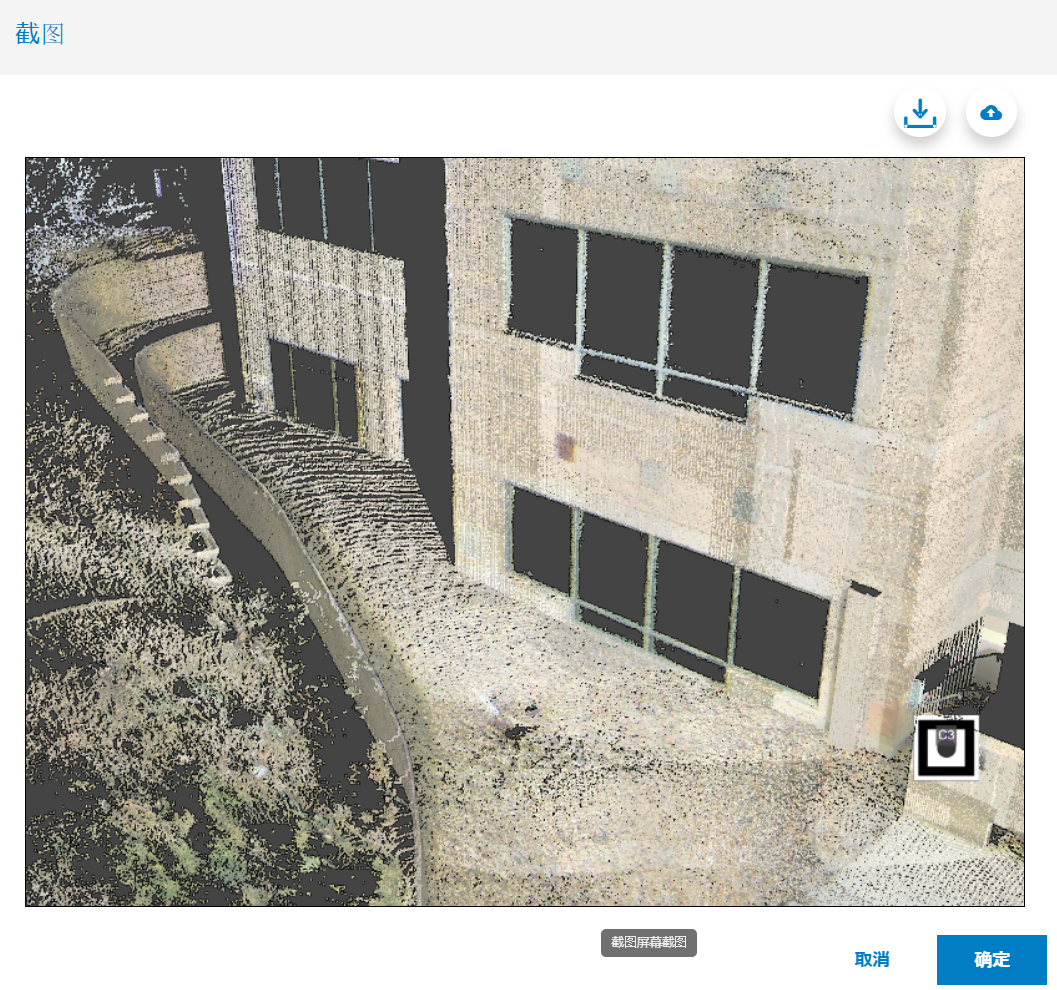

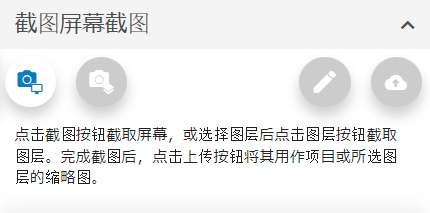

点击或轻触工具面板中的截图按钮，以创建或更新项目缩略图。从3D视图中捕获的图像将显示在面板中。
请点击或点击上传按钮将图像保存为项目的缩略图。结果将在项目主页上可见。
图层缩略图
要创建或更新图层缩览图，必须在 图层管理器 选项卡中选择图层，然后单击或点按 工具 面板中的 捕捉图层 按钮。
在这种情况下，只有选定的图层才会显示在图像中。缩略图可以像以前一样使用上传按钮保存。
