检查扫描仪状态

与仪器连接成功后，这些扫描仪状态按钮将显示在顶部菜单栏上。

扫描仪连接状态

我们目前没有办法检查平板电脑的无线网卡是否与扫描仪的无线网络相连，因此 Collage Site 中的图标只能告诉您软件是否与仪器相连。此外，发送命令的距离比无线传输扫描数据的有效距离要远（建议距离扫描仪 15 米以内），因此连接上并不意味着可以有效地将数据从扫描仪传输到平板电脑。

扫描仪未连接到 Collage Site。

扫描仪连接到拼贴网站。

倾斜状态

此图标表示扫描仪的水平度足以使倾斜补偿正常工作（X 和 Y 倾斜值均小于 6 弧分）。

此图标表示扫描仪倾斜超过 6 弧分，且无法使用倾斜补偿进行纠正。您需要调平扫描仪或禁用倾斜补偿以继续扫描。 如果点击级别按钮，将出现详细的级别状态窗口。

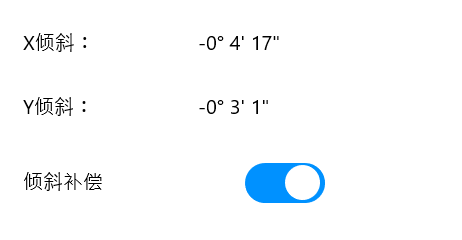

您可以详细检查 X 和 Y 倾斜值，并打开/关闭倾斜补偿和仪器屏幕上的数字气泡，以帮助您调平仪器。

倾斜（补偿）
在测站使用云对云注册时，如果将 “倾斜 ”切换至 “关闭”，则无需将仪器调平至 6 弧分以下即可快速执行扫描。但是，在执行定位和测量新点工作流程的目标测量时，需要将 “倾斜 ”切换到 “开”，并将仪器调平到 6 弧分以下。

数字气泡
当连接到GLS时，在拼贴站点上打开数字气泡开关，数字气泡屏幕将出现在仪器上。
GTL上的数字气泡屏幕除了目标测量屏幕外，始终处于活动状态。如果你想在目标测量屏幕上校准仪器的倾斜度，需要将数字气泡切换打开。

CR-P1 倾斜状态
与 CR-P1 仪器连接后，您将看到下列状态图标之一，反映您当前的倾斜状态：

- 这表明仪器处于公差范围内。

- 这表明您的仪器已接近完全超出扫描的容差范围。

- 这表明您的仪器完全超出了扫描的容差范围。

电池状态

如果您单击电池图标按钮，将出现详细的电池状态窗口:

电池剩余电量已满。提供测量功能。
剩余电池电量为 75%。提供测量功能。
剩余电池电量为 50%。提供测量功能。
剩余电池电量为 25%。请更换电池。
电池剩余电量为空。请更换电池。

SD 卡空间状态

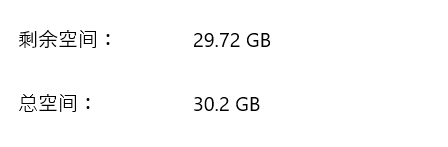

如果单击 SD 卡按钮，将出现详细的存储窗口：
