オートスキャン

この機能は、トプコンのESN-100スキャナーに接続した場合のみ使用可能で、2つ以上のATP1/2 360度プリズムが必要です。

オートローカライズ＆スキャン機能は、自動的に切除ローカライズとフルドームスキャンを同時に実行する。

セットアップ

まず、プリズムを2つ以上のコントロールポイントに置く必要があります。それぞれのプリズムの高さが異なるように、ロッドの高さを調整してください。先ほどセットしたすべてのプリズムを視認できるようにスキャナーをセットアップします。最良の結果を得るためには、プリズムから最低3メートル離してスキャナーを設置してください。

ステップス

両方のプリズムとスキャナーをセットアップしたら、新しいステーションを作成する。

スキャンワークフローまたはローカリゼーションワークフローのいずれかにいるときに、自動ローカライズ＆スキャンボタンをタップします。

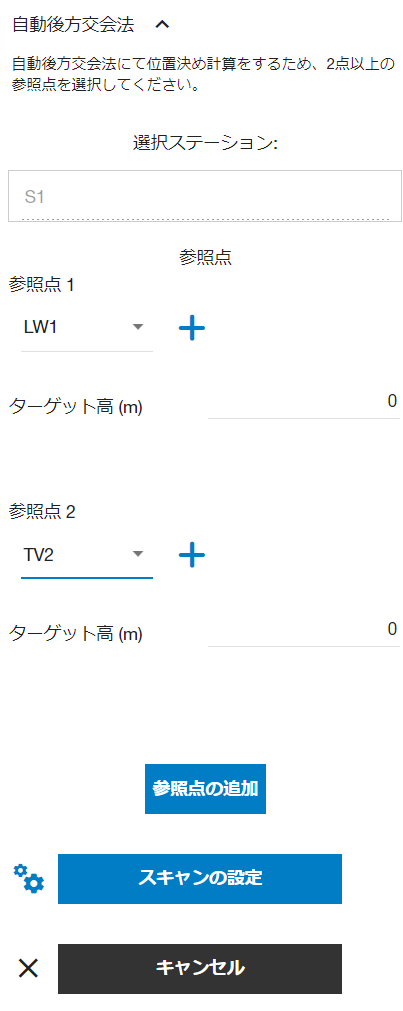

その後、自動切除メニューが表示されます。ここから、プリズム上に設定した2つ以上の参照点を選択し、それらの高さを高さフィールドに入力します。

コントロールポイントを選択し、高さフィールドに入力したら、スキャン設定ボタンをタップして続行します。

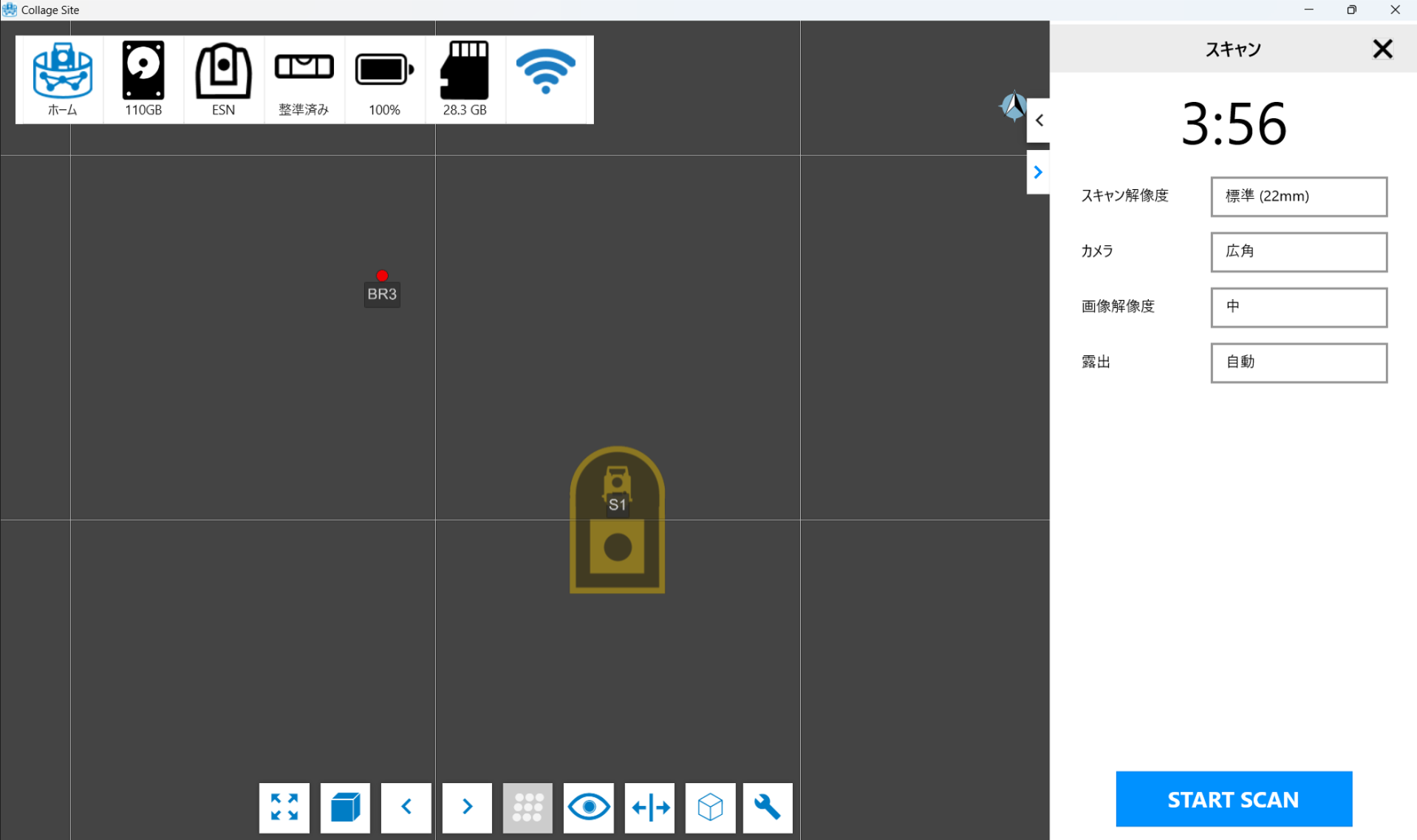

スキャン設定を設定したら、スキャン開始をタップして開始します。オートスキャン機能では、イメージングがデフォルトで有効になっています。ESN-100では、データ転送とスキャンが同時に行われるため、データ転送の遅延がほとんどありません。 スキャンが完了すると、スキャンのプレビュー画面が表示されます。それ以外の点では、スキャン ワークフローと同じプロセスです。

オートスキャン機能では、イメージングがデフォルトで有効になっています。

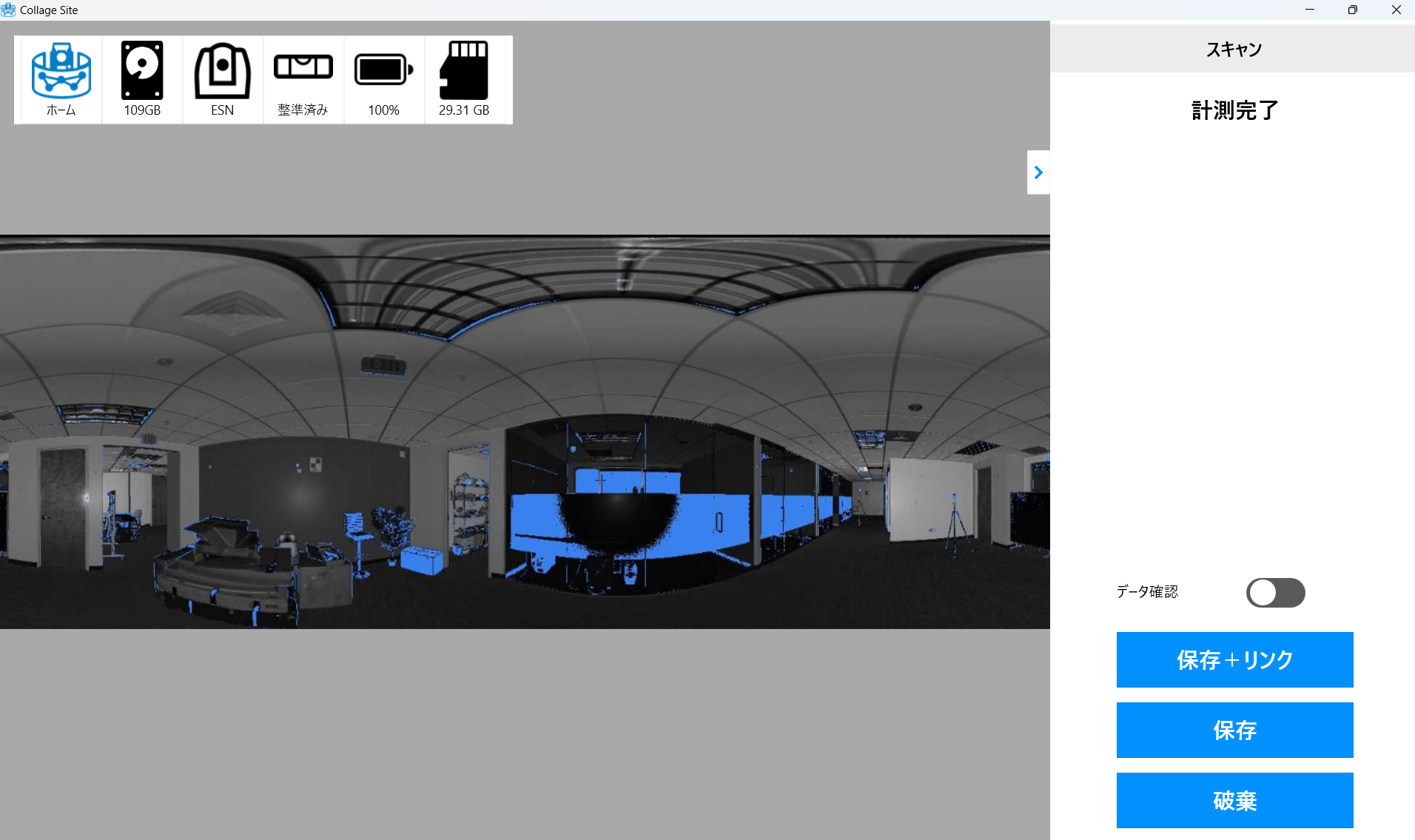

スキャンが完了したら、保持するか破棄するかの画面に移動します。保持または保持してリンクをタップして進んでください。進行すると再切除プロセスが始まります。完了したら結果が表示されます。

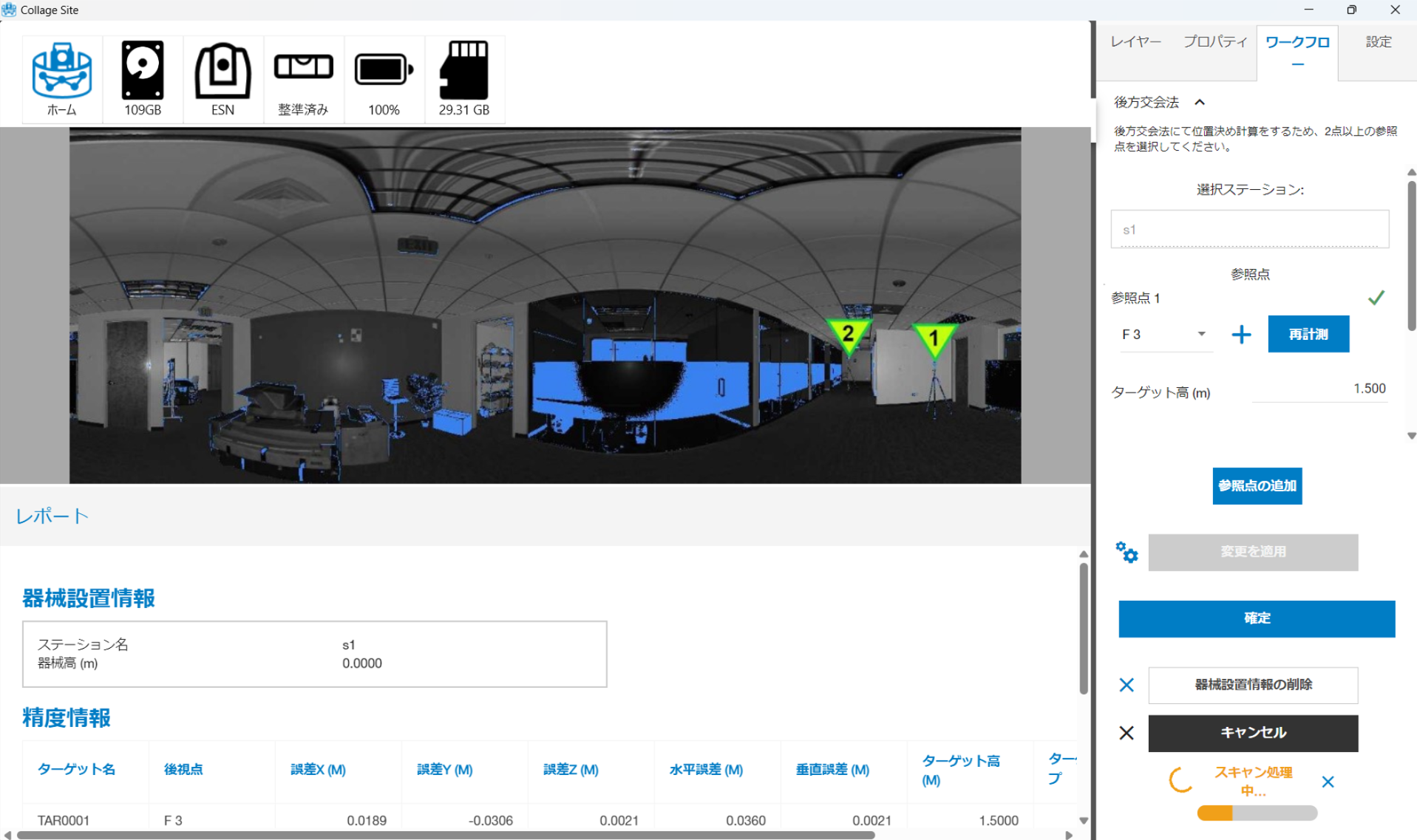

もしターゲットの検出結果が正確でないか、計測位置が正確でない場合は、ターゲットを再計測するか、右側の編集パネルから参照点とターゲットの計測結果を編集できます。

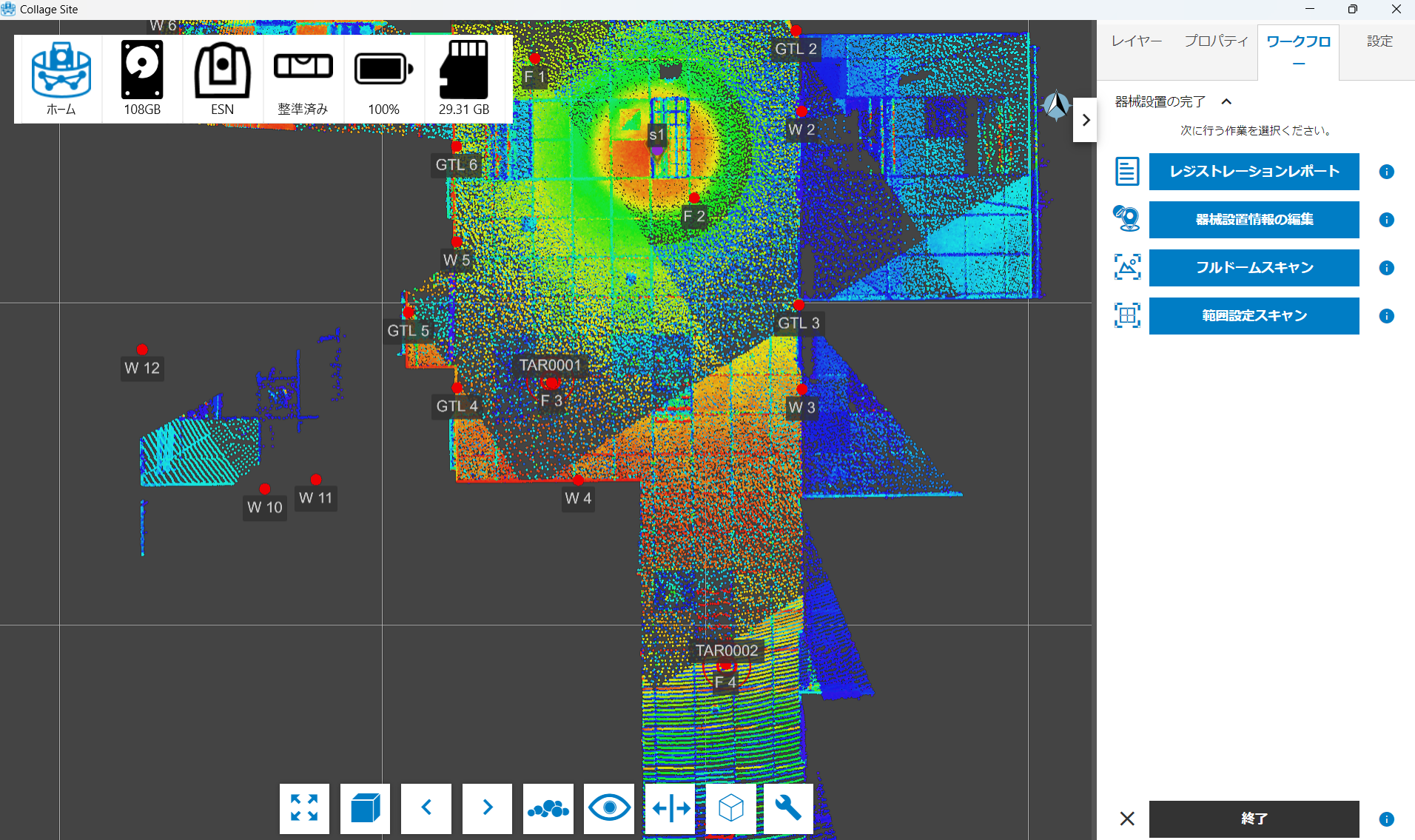

ローカライゼーションを編集したら、新しいパラメーター変更で再セクションを実行するために、変更を適用ボタンをタップしてください。編集が必要ない場合は、承認ボタンをタップしてください。スキャン処理が完了すると、ポイントクラウドデータが表示されます。
