ナビゲーション

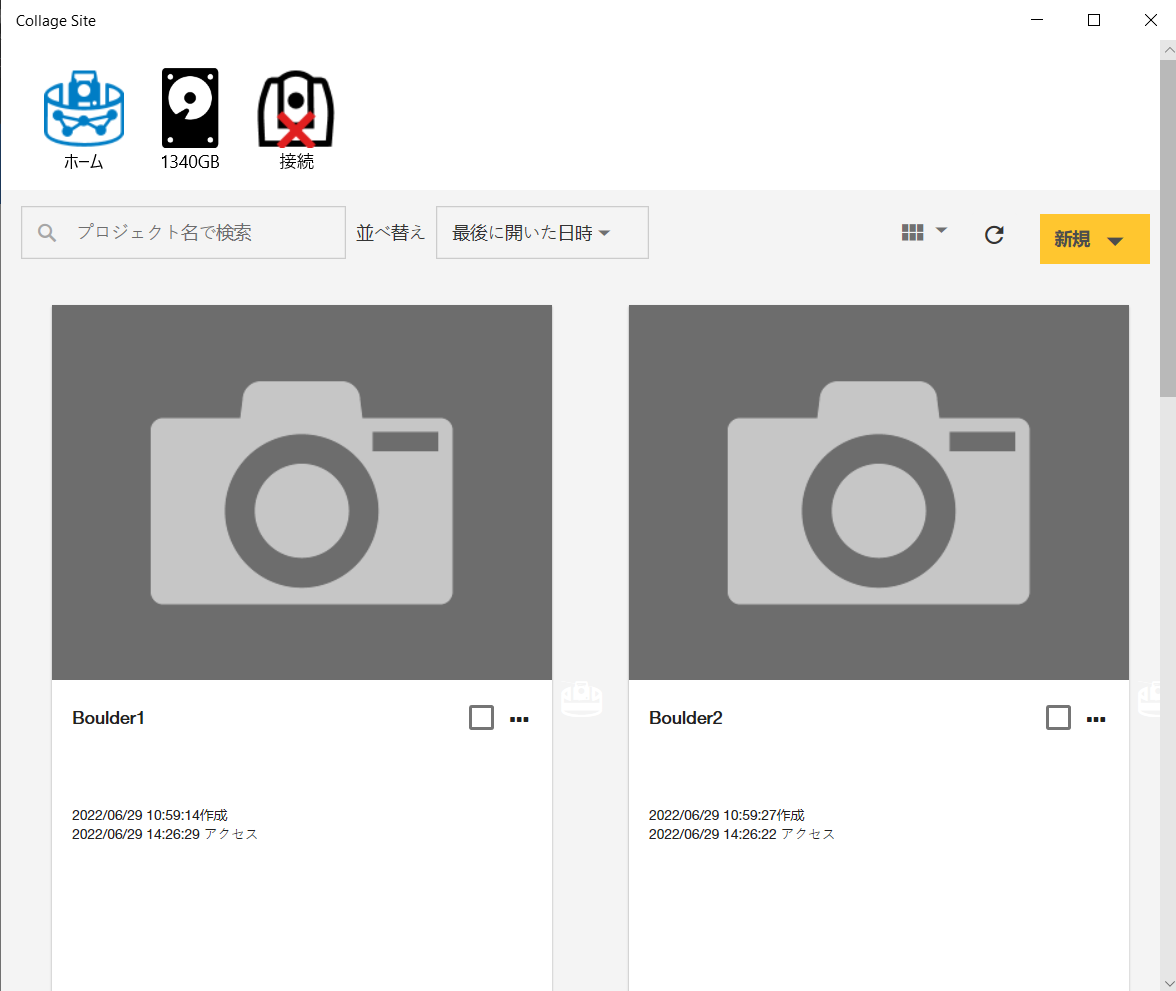

Collage Siteには、アプリケーションを使用する上で必要となる様々な機能に関連した画面が用意されています。Collage Siteを起動すると、まず最新プロジェクトを表示するダッシュボード画面が表示されます。表示されているプロジェクトを選択して既存プロジェクトを開くことができます。

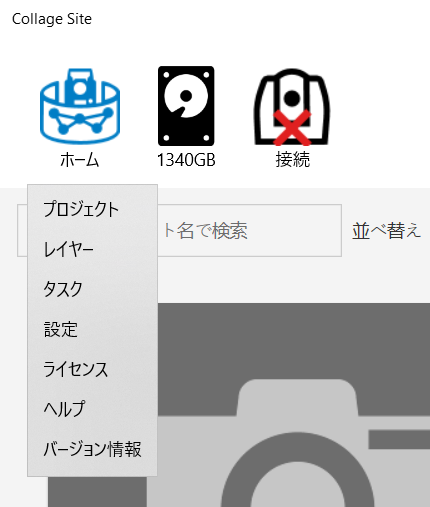

ホームメニュー

• プロジェクト: プロジェクトマネージャーにより、データプロジェクトの管理を行います。
• レイヤー: レイヤーマネージャーにより、プロジェクトを構成するデータレイヤーの管理を行います。
• タスク: タスクマネージャーにより、各タスクの実行状況を確認できます。
• 設定: 言語設定などのアプリケーション設定を行います。
• ライセンス: ライセンスマネージャーにより、ライセンス認証を行い、Collage Siteの機能を有効化します。
• ヘルプ: 本ドキュメントを表示します。
• バージョン情報: ソフトウェアのバージョン情報を表示します。

Collage Siteを使用してスキャンする場合、またはCollage Web、またはMAGNET Collageから点群データ（プロジェクト、またはステーション）を読み込む場合、新しいレイヤーが自動的に作成されます。Collage Siteでは、ユーザーはすべてのレイヤーとプロジェクトの一覧を閲覧したり、新しいプロジェクトやベクターフィーチャレイヤーを作成したりできます。

画面左上のメインロゴのボタンをタップすると、表示を切り替えられます。

プロジェクトビューア

プロジェクト、またはダッシュボードの画面でプロジェクトを選択すると、プロジェクトビューアが開き、選択されたプロジェクトデータが表示されます。

プロジェクトビューアには、次の機能があります。

• ホーム＆ステータスバー（左上）: これらのボタンを使用して、他のアプリケーション画面に移動したり、あるいは、スキャナ―に接続したりできます。スキャナ―に接続されている時は、スキャナ―のステータスが表示されます。詳しくは次の章を参照ください。
  ※ワークフローパネルのワークフローメニューが一番上の階層の状態ではない場合、あるいは、処理が実行されている場合は、ホームより プロジェクト、レイヤー、タスクのページへ移動することは出来ませんのでご注意ください。

• ワークフローパネル（右）: 最初、このパネルは折りたたまれた状態になっています。このパネルでは、プロジェクト内のレイヤー、プロジェクトや選択レイヤーの設定、および、Collage Siteプロジェクトで実行可能なすべてのワークフローを利用できます。

• ツールバー（下）: 現在のワークフローのに基づいて、ビューの表示設定やその他のツールが表示されます。

ビュー操作方法

平面ビュー:

• １本の指でドラッグ：スクリーン画面に対し水平方向に移動
• ２本の指でつまむ／開く：縮小／拡大


3Dビュー

• １本の指でドラッグ：回転
• ２本の指でつまむ／開く：縮小／拡大
• ３本の指でドラッグ：スクリーン画面に対し水平方向に移動

ステーションアイコン

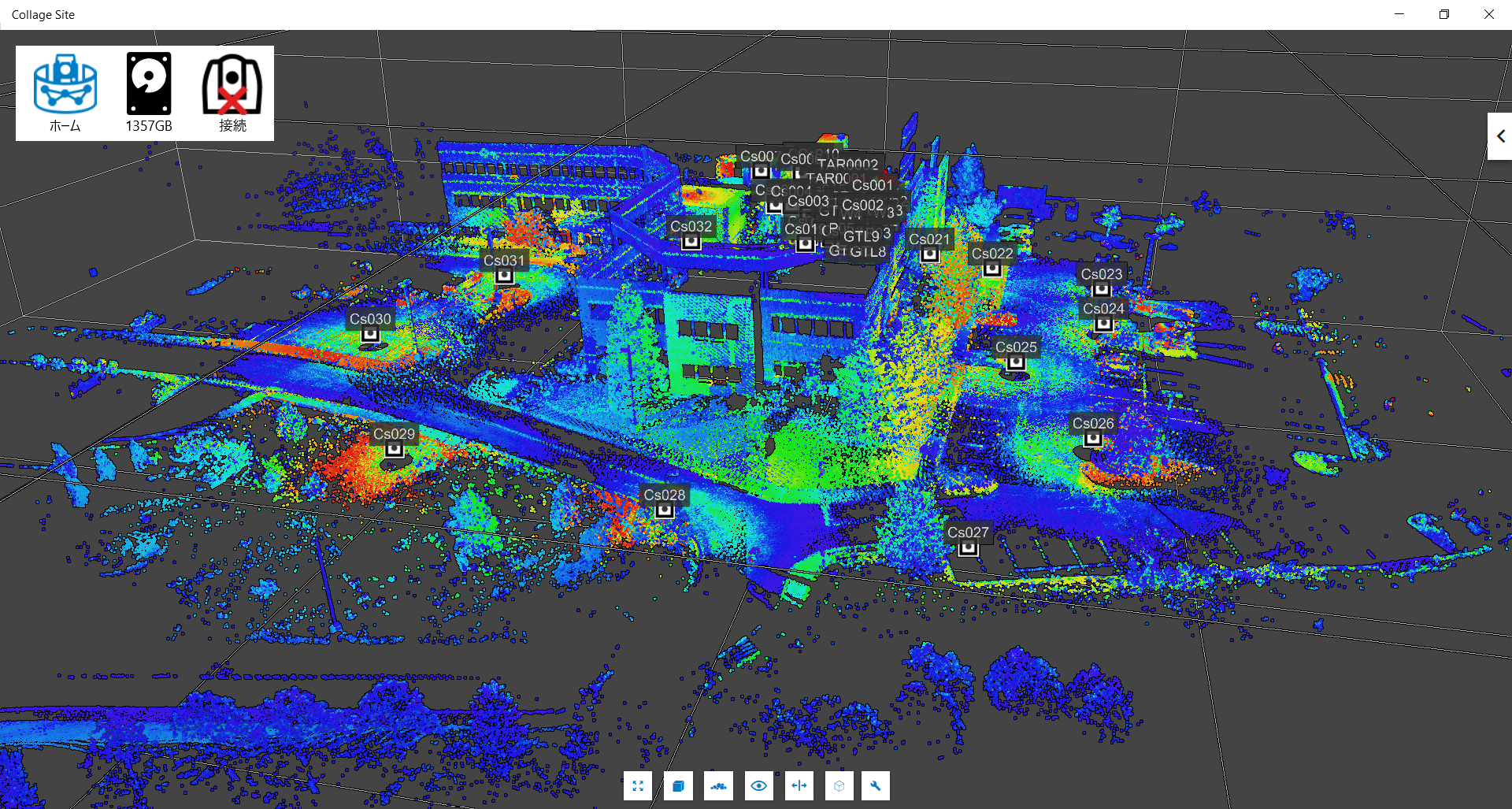

Collage Siteでは、各スキャナ―位置で取得された全てのデータは、ステーション と呼ばれるコンテナに保存されます。通常、基準点を用いた器械設置が行われていないステーションは以下のように表示されます。

一方、基準点により器械設置されたステーションは以下のように表示されます。

また現在、アクティブなステーションにはアイコン上部にスキャナ―のマークが表示されます。

ターゲットアイコン

Collage Siteの ターゲット は、器械設置の際に計測された参照点の位置を表します。通常、これらのターゲットには、専用の反射シートやプリズムが配置され、機器によりターゲットを計測することで、機器の位置や方向を計算することができます。

基準点／参照点アイコン

Collage Siteの 基準点／参照点 は、プロジェクト全体のさまざまな測量ポイントを表しており、ステーションの器械設置に使用できます。ビュー上では、これらは小さなラベル付きの円として表示されます。

パノラマ画像アイコン

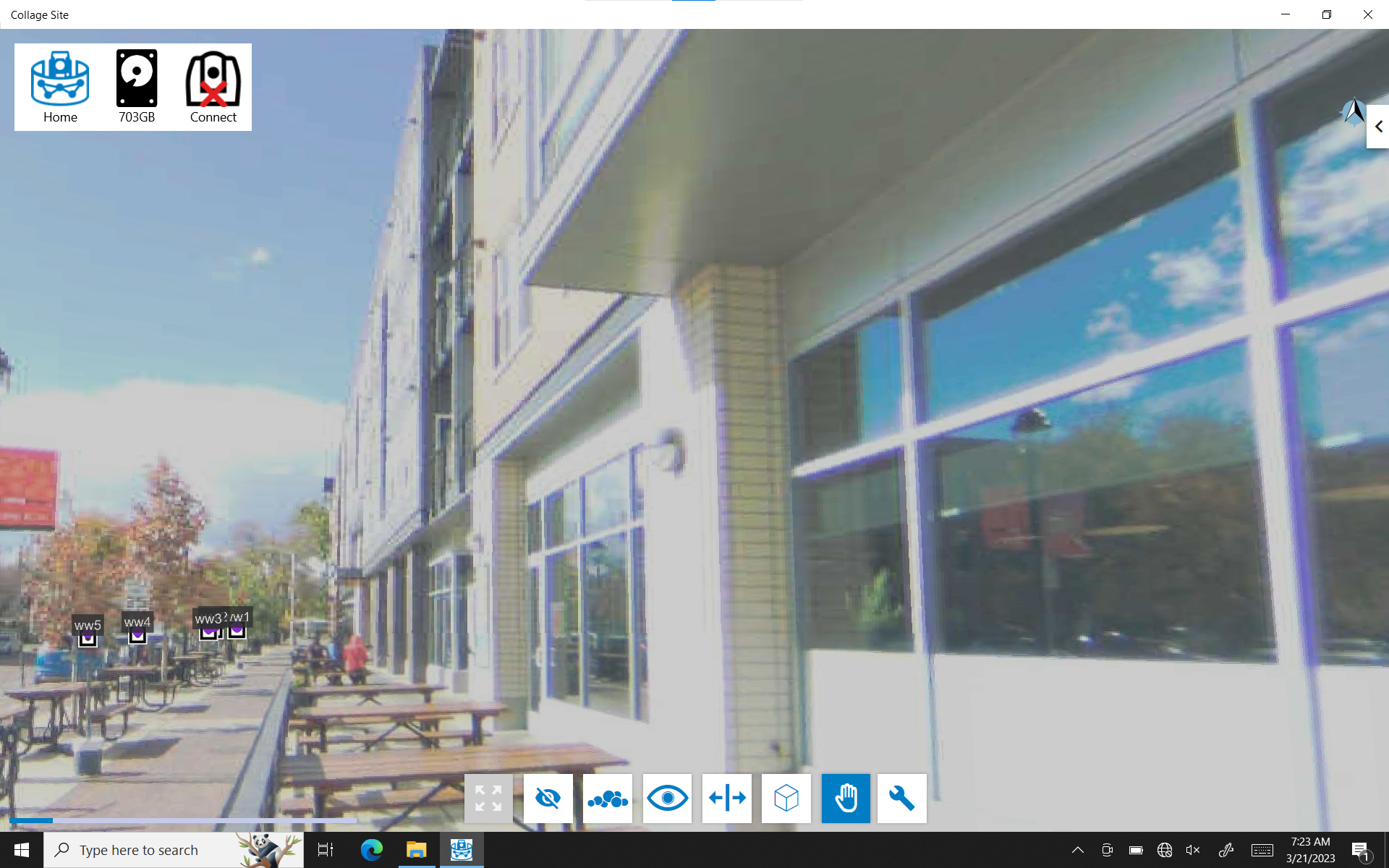

Collage Siteの パノラマ画像 球からパノラマビューモードに入ることができます。このモードでは、機器で取得したパノラマ画像を視点を固定した状態でデータを確認することができます。紫色の小球をダブルクリックすることでパノラマビューモードに切り替わります。但し、パノラマ画像を取得していないステーションでは、紫色の小球は表示されません。

タブレットでパノラマモードの画面下部には 2つの追加ボタンが表示されます。1つ目は、パノラマを手動で移動させるためのボタンです。このツールをアクティブにすると、タブレットデバイスのジャイロによるナビゲーションではなく、タッチスクリーンを使用してパノラマ画像内の視点を移動できます。

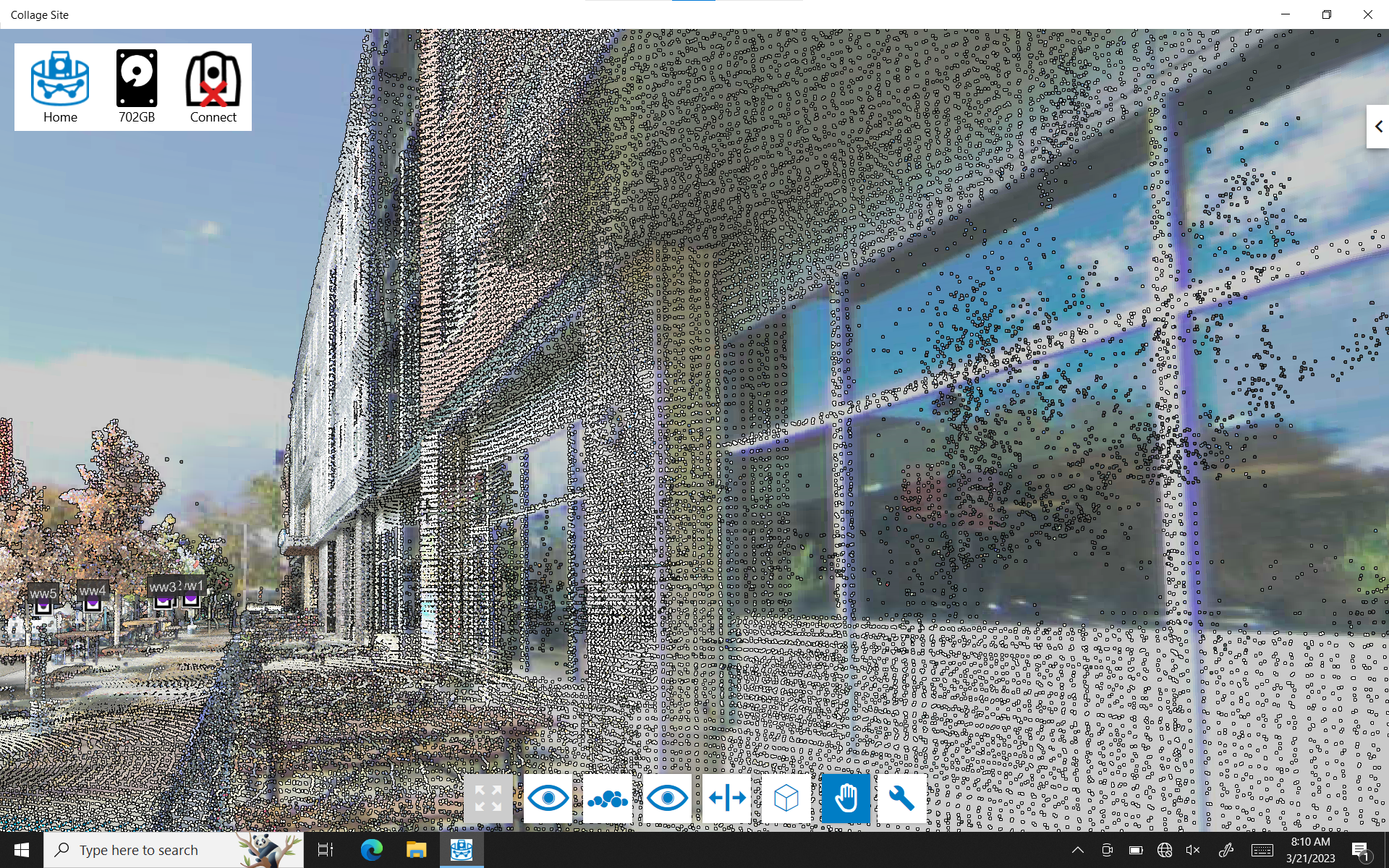

[画像を表示] ボタンをタップして、パノラマ画像に点群をオーバーレイすることもできます。

パノラマビューモードを終了したい場合は、ビューモードを平面ビュー、または3Dビューに切り替えてください。

ワークフローパネル

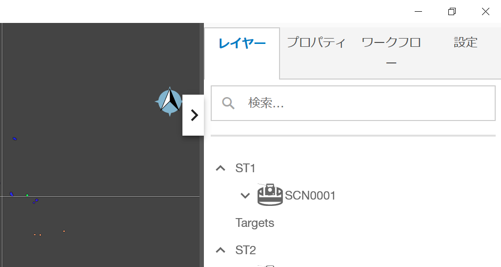

上記ボタンより、ワークフロー機能とプロジェクト設定を表示する右側のワークフローパネルを展開、または折りたたみを行います。パネルを展開すると、次のタブが表示されます。

• レイヤー: このタブには、現在開かれているプロジェクトのデータツリーが表示され、個々のレイヤー、またはデータを選択して、編集をすることができます。
• プロパティ: このタブには、選択したデータのプロパティを表示したり、ツールバーで計測を選択した場合の計測結果が表示されます。
• ワークフロー: このタブには、Collage Siteで実行できる様々なワークフローが表示されます。
  ※ワークフローメニューが一番上の階層の状態ではない場合、あるいは、処理が実行されている場合は、ホームより プロジェクト、レイヤー、タスクのページへ移動することは出来ませんのでご注意ください。
• 設定: このタブには、現在開かれているプロジェクトの設定が表示されます。

ツールバー

ツールバーは、プロジェクトビューアに表示されるデータを制御する機能を提供しています。また、ポイント・距離の計測、断面図など、現在のワークフローに関連する他のツールも利用できます。

全体表示

このボタンをタップすると、プロジェクトに含まれるすべてのデータがプロジェクトビューア上に表示されるように、ズームレベルが調整されます。

ビューの向き

• 右側面図
• 左側面図
• 背面図
• 正面図
• 下面図
• 上面図

Lidarプロパティ

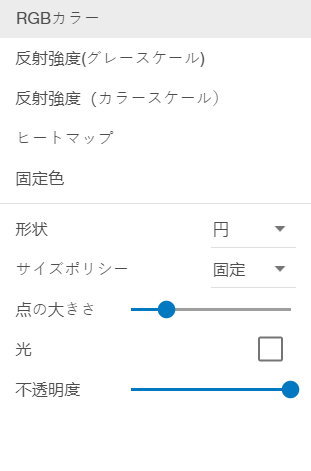

以下の設定パネルより点群(Lidar)データの色モードやプロパティを設定できます。

高さヒートマップ機能については、こちらをご覧ください。

表示管理

プロジェクトデータをデータタイプごとに表示・非表示の設定ができます。

分割ビュー

このボタンをタップすると、ビューが水平方向に2つの画面に分割されます。この機能を使用して、分割したビューの右上モードで選択した項目について、レイヤーで選択したデータの閲覧が可能です。分割ビューを戻すには を押してください。

ビューモード

現在のビュー画面の表示モードを設定できます。

• 断面ビュー: 点群データ上で指定したライン、またはポリラインに沿って、断面図を表示します。
• テーブルビュー: データツリー上でポイントやターゲットのレイヤーを選択すると、それらのデータがテーブル上に表示されます。
• 平面ビュー: 平行投影法を用いてデータを２次元平面上に表示します。
• パノラマビュー: 視点の位置を固定した状態で、見ている方向を制御できます。
• 3Dビュー: 透視投影法を用いてデータを3D空間上に表示します。

ツール

ツールでは、以下のCollage Webとの共通機能を提供しています。

• 情報: データの選択や解除を行えます。これがデフォルトのモードとなっています。
• 測定: 点群から距離や面積を計測できます。
• バッファ／断面: 点群データ、ベクターデータの表示をトリミングしたり、ラインを指定することで点群を指定位置でスライスし別フィーチャとして登録したり出力することが可能です。
• アノテーション: フィーチャの種類を指定してレイヤーを新規作成することが可能です。
• レイヤーの編集: レイヤー情報を編集できます。
• 視点の保存／管理: ビューの視点を保存したり、保存された視点に瞬時に移動したりできます。
• スクリーンショット: ビューアのスクリーンショットを撮り、キャプチャ画像をプロジェクトまたはレイヤーのサムネイルに設定できます。

各種ツール機能の詳細は、こちらをご覧ください。
