V0オフセット設定

本機能はトプコン ESN-100 スキャナ―製品と接続されている場合にのみ使用可能です。

V0オフセット設定は点群データの精度点検を行うための機能であり、定期的に実行することで、気温変化や経年変化により生じる計測精度の低下を防ぎ、高品質なデータ取得を行うことができます。

事前準備

まず、振動の無い安定した場所にスキャナ―機器を設置します。 次に、スキャナ―機器から20メートル以上離れた場所にATP 360度プリズムを設置し、プリズム高と器械高が同じくらいになるように調整します。

操作手順

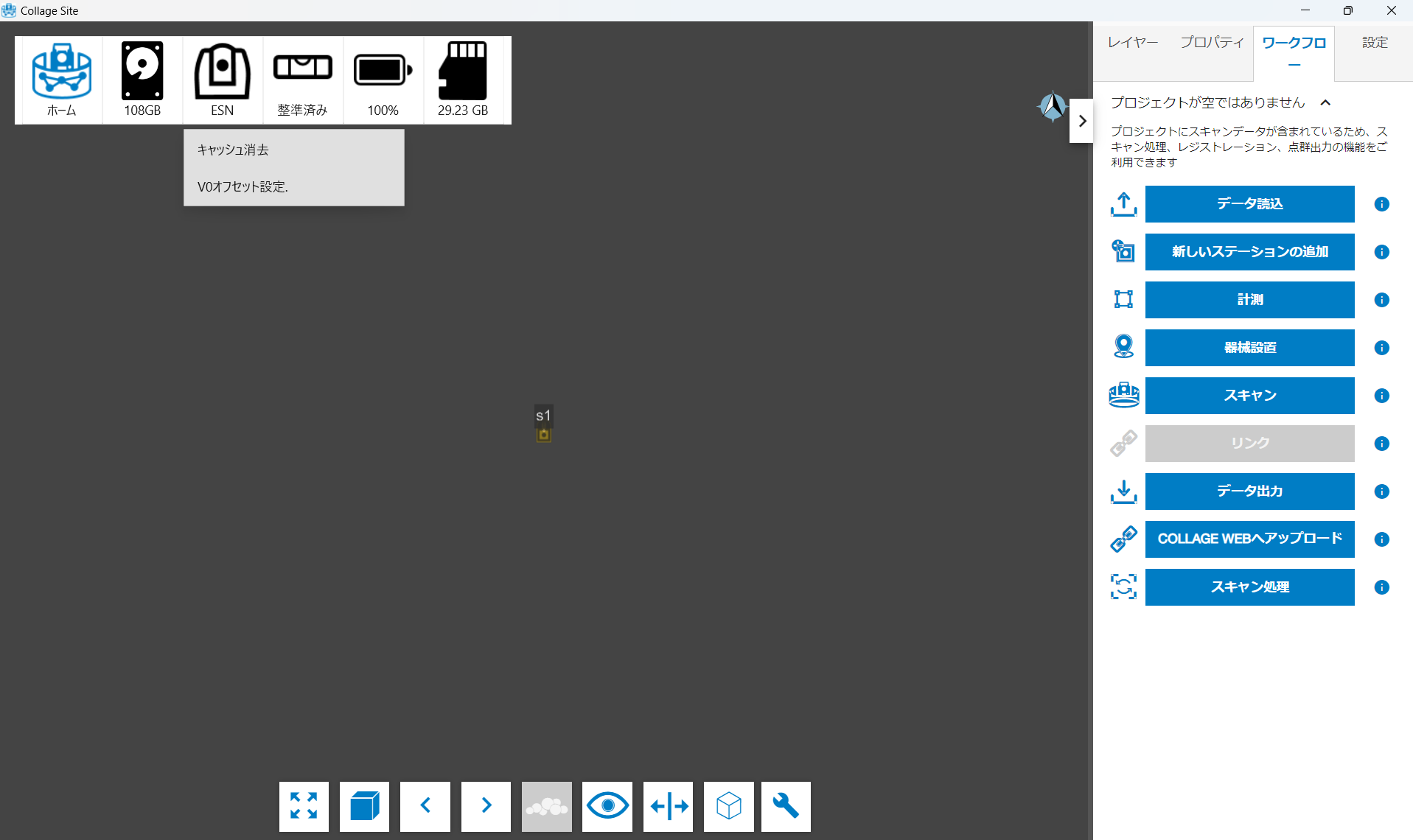

プリズムとスキャナーのインストールが完了したら、Collage Siteとスキャナーを接続します。次に、新しいプロジェクトを作成し、新しいステーションを追加します。 次にチルトボタンをタップし、次にV0オフセット設定ボタンをタップします。これでライブカメラ画像が表示されます。

測定するプリズムが測定範囲に入るようにカメラの向きと測定範囲を調整し、測定ボタンをタップします。

スキャナ―機器の前方と後方からプリズムをそれぞれ自動計測し、取得点群データよりV0オフセット量が算出されます。すべての処理が完了すると、更新されたV0オフセット量の確認ダイアログが表示されます。
